Электродвигатели общепромышленные асинхронные трехфазные

5А

Назначение:

Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5А предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.)

Технические характеристики:

Тип электродвигателя	Мощн., кВт	Частота вращ., об/мин	Напр., В	КПД, %	cos f, o.e.	IP
5А 225 М2	55.0	2940	220/380	93.5	0.91	IP54, IP55
5А 225 М4	55.0	1470	220/380	93.3	0.85	IP54, IP55
5А 225 М6	37.0	980	220/380	91.0	0.83	IP54, IP55
5А 225 М8	30.0	735	220/380	90.5	0.79	IP54, IP55
5А 200 L2	45.0	2940	220/380	93.4	0.90	IP54, IP55
5А 200 L4	45.0	1465	220/380	92.5	0.85	IP54, IP55
5А 200 L6	30.0	978	220/380	90.0	0.84	IP54, IP55
5А 200 L8	22.0	735	220/380	90.0	0.80	IP54, IP55
5А 200 М2	37.0	2940	220/380	93.0	0.90	IP54, IP55
5А 200 М4	37.0	1465	220/380	92.0	0.86	IP54, IP55
5А 200 М6	22.0	978	220/380	90.0	0.84	IP54, IP55
5А 200 М8	18.5	735	220/380	89.8	0.79	IP54, IP55
5А 160 М2	18.5	2925	220/380	91.0	0.90	IP54, IP55
5А 160 М4	18.5	1455	220/380	90.0	0.86	IP54, IP55
5А 160 М6	15.0	970	220/380	88.5	0.84	IP54, IP55
5А 160 М8	11.0	725	220/380	87.5	0.75	IP54, IP55
5А 160 S2	15.0	2925	220/380	90.5	0.89	IP54, IP55
5А 160 S4	15.0	1450	220/380	89.5	0.86	IP54, IP55
5А 160 S6	11.0	970	220/380	88.5	0.83	IP54, IP55
5А 160 S8	7.5	725	220/380	87.0	0.75	IP54, IP55
5А 80 МА2	1.5	2850	220/380	81.5	0.84	IP54, IP55
5А 80 МА4	1.1	1410	220/380	75.0	0.80	IP54, IP55
5А 80 МА6	0.75	930	220/380	71.0	0.70	IP54, IP55
5А 80 МА8	0.37	675	220/380	60.0	0.62	IP54, IP55
5А 80 МВ2	2.2	2850	220/380	82.5	0.86	IP54, IP55
5А 80 МВ4	1.5	1410	220/380	77.0	0.82	IP54, IP55
5А 80 МВ6	1.1	930	220/380	73.0	0.72	IP54, IP55
5А 80 МВ8	0.55	700	220/380	61.0	0.64	IP54, IP55

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM1001 - IM1082

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM2001 - IM2082

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM3001 - IM3082

Габаритные размеры:

Тип эл. двигателя	b10	l10	l30	l31	h	h31	d30	d24	h37	l1	d1	d10	d20	d22	d25	n отв.
5А 225 М2	356	311	835	149	225	535	460	550	310	110	55	9	500	19	450	8
5А 225 М4	356	311	865	149	225	535	460	550	310	140	65	19	500	19	450	8
5А 225 М6	356	311	865	149	225	535	460	550	310	140	65	19	500	19	450	8
5А 225 М8	356	311	865	149	25	535	460	550	310	140	65	19	500	19	450	8
5А 200 L2	318	05	781	33	200	485	410	450	285	110	55	19	400	19	350	8
5А 200 L4	318	305	811	133	200	485	410	450	285	140	60	19	400	19	350	8
5А 200 L6	318	305	811	133	200	485	410	450	285	140	60	19	400	19	350	8
5А 200 L8	318	305	811	133	200	485	410	450	285	140	60	19	400	19	350	8
5А 200 М2	318	267	735	133	200	485	410	450	285	110	55	19	400	19	350	8
5А 200 М4	318	267	765	133	200	485	410	450	285	140	60	19	400	19	350	8
5А 200 М6	318	267	765	133	200	485	410	450	285	140	60	19	400	19	350	8
5А 200 М8	318	267	765	133	200	485	410	450	285	140	60	19	400	19	350	8
5А 160 М2	254	210	700	08	160	402	334	350	242	110	42	15	300	19	250	4
5А 160 М4	254	210	700	108	160	402	334	350	242	110	48	15	300	19	250	4
5А 160 М6	254	210	700	108	160	402	334	350	242	110	48	15	300	19	250	4
5А 160 М8	254	210	700	108	160	402	334	350	242	110	48	15	300	19	250	4
5А 160 S2	254	178	670	108	160	402	334	350	242	110	42	15	300	19	250	4
5А 160 S4	254	178	670	108	160	402	334	350	242	110	48	15	300	19	250	4
5А 160 S6	254	178	670	108	160	402	334	350	242	110	48	15	300	19	250	4
5А 160 S8	254	178	670	108	160	402	334	350	242	110	48	15	300	19	250	4
5А 80 МА2	125	100	320	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МА4	125	100	320	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МА6	125	100	320	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МА8	125	100	320	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МВ2	125	100	295	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МВ4	125	100	295	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МВ6	125	100	295	50	80	194	178	200	114	50	22	10	165	12	130	4
5А 80 МВ8	125	100	295	50	80	194	178	200	114	50	22	10	165	12	130	4

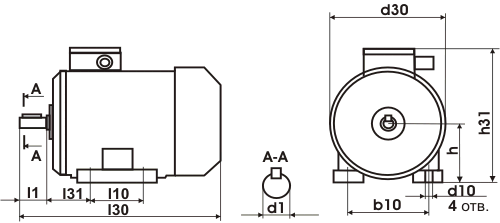

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM1001 - IM1082
Электродвигатели асинхронные трехфазные серии 5А

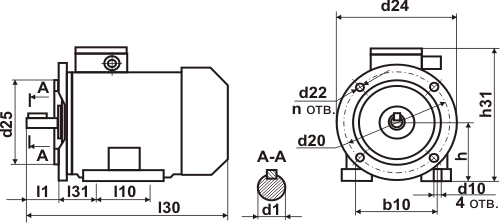

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM2001 - IM2082
Электродвигатели асинхронные трехфазные серии 5А

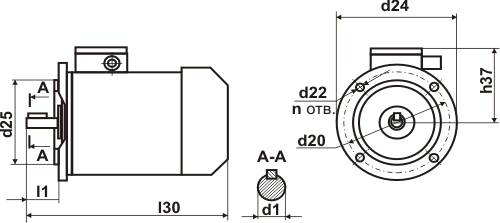

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM3001 - IM3082
Электродвигатели асинхронные трехфазные серии 5А
