РВП-72

РВП-72-3323

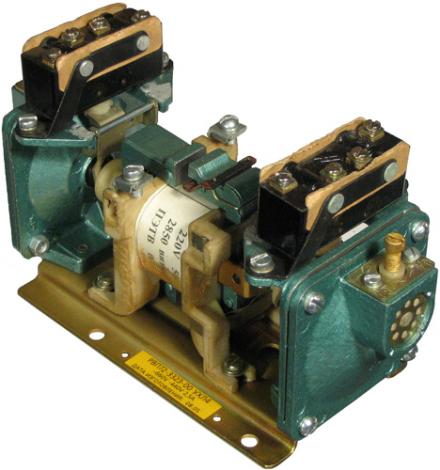

РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Структура условного обозначения РВП - 72 Х Х Х Х:

РВП - реле времени пневматическое;
72 - условный номер разработки серии;
Х - условное обозначение величину реле (3);
Х - условное обозначение рода, вида и числа контактов:

1 - 1 замыкающий + размыкающий с выдержкой времени;
2 - 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия;
3 - 2 замыкающих + 2 размыкающих с выдержкой времени.

Х - род тока привода (2 - переменный);
Х - условное обозначение вида управляющей команды и числа независимых элементов выдержки времени:

1 - управляемые подачей напряжения на электромагнитный привод;
2 - управляемые снятием напряжения с электромагнитного привода;
3 - управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени);

Технические характеристики
Диапазоны выдержек времени	0.4…180с
Ном. напряжение пит. (переменный ток) , В	12,24,36,110,115,127,220,230,240,380,400,415,440,500,550,660
Количество пневматических приставок	2
Начало отсчета выдержки времени	после замыкания и размыкания контакта управления
Коммутируемый ток, А	16
Потребляемая мощность, Вт	30
Время возврата реле, с, не более	0.4
Время подготовки реле, с, не более	2.0
Габаритные размеры, мм	180х105х72
Масса, не более

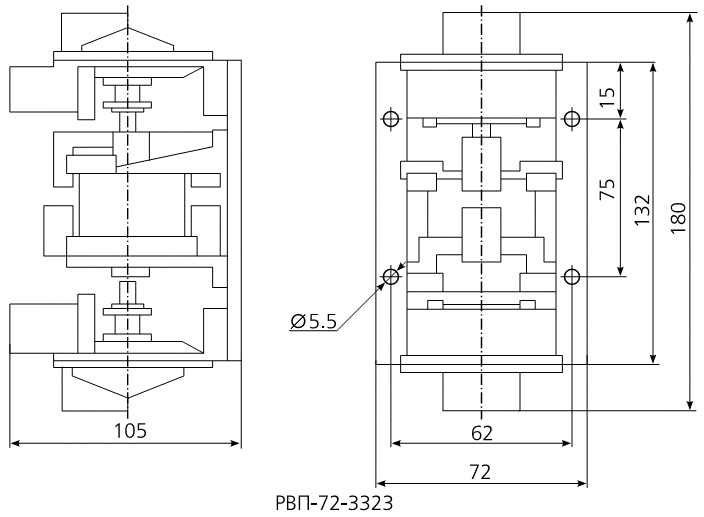

Габаритные и установочные размеры:
