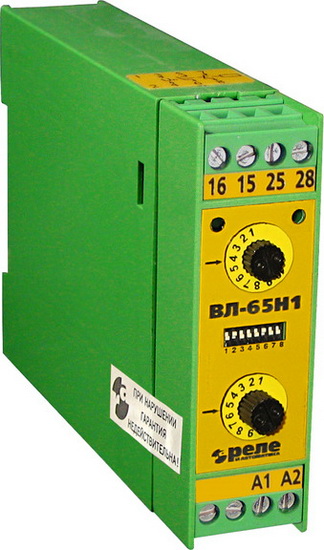

ВЛ-65Н1

Назначение:

Реле времени циклические ВЛ-65Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, применяются в схемах автоматики как комплектующие изделия.

Реле выполнены на современной элементной базе, что позволило улучшить показатели точности, надежности и помехозащищенности.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур – от -20°С до +45°С.

Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне частот от 1 до 100 Гц. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Технические характеристики:

Параметр	Значение
Диапазон напряжения питания, В постоянного/переменного тока	24-15%…220+10%
Диапазоны выдержек времени *	от 0.1 до 1(с, мин, ч) от 0.3 до 3(с, мин, ч) от 1 до 10(с, мин, ч) от 3 до 30(с, мин, ч)
Номинальные режимы коммутации на одну контактную группу, (количество циклов срабатывания, не менее), при cosj ≥0.5	0.1А, 12В @ (не менее 5x105) 5А 30В = (не менее 9x104) 5А 220В ~ (не менее 9x104)
Допустимые режимы коммутации	103 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30 В = до 0.1Гц
Средняя основная погрешность установки	15%
Разброс выдержек времени	2%
Погрешность от изменения температуры на 1°С	0.5%
Механическая износостойкость	1х106 циклов ВО
Электрическая износостойкость	5х105 циклов ВО
Время возврата/повторной готовности, с	0.3/0.5
Диапазон температур хранения	-40…+80°С
Защита	IP 40 со стороны лицевой панели
Потребляемая мощность, Вт, не более	4.5
Крепление реле	на DIN-рейку
Вес реле, кг	0.11
*При поставке реле установлено в режиме	0.1...1с

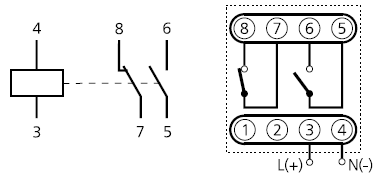

Схема подключения:

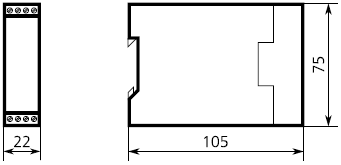

Габаритные размеры:
