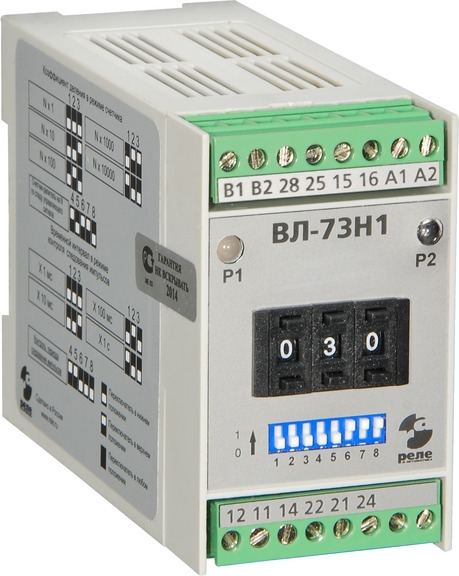

ВЛ-73Н1

Назначение:

Реле времени ВЛ-73Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности.



Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур - от -20°С до +45°С.

Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне частот от 1 до 100 Гц.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.



Технические характеристики:

Режимы работы: задержка включения, формирование импульса, формирование импульса по спаду управляющего сигнала, срабатывание исполнительного реле по фронту и отсчет выдержки времени по спаду управляющего сигнала, cчетчик-делитель, контроль следования импульсов.

24-15%…220+10%



Параметр	Значение
Диапазон напряжения питания, В постоянного / переменного тока	24.....220
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cos j ≥ 0.5	0.1А, 12В @ (не менее 5x105) 5А, 30В = ( не менее 9x104) 5А, 220В ~ ( не менее 9x104)
Время возврата / повторной готовности, с	0.2 / 0.1
Допустимые режимы коммутации	103 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30В = до 0.1Гц
Средняя основная погрешность, %, не более	0.02
Погрешность от изменения температуры на 1°С, %, не более	0.5
Число и род контактов	1 замыкающий + 1 размыкающий + 2 мгновенного действия
Механическая износостойкость	1x106 циклов ВО
Управляющее напряжение	сухой контакт / бесконтактный ключ
Диапазон температур хранения	-40…+80°С
Крепление реле	на DIN-рейку
Сечение присоединяемых проводов	2.5мм2 / с гильзой 1.5мм2
Потребляемая мощность, Вт, не более	3.5
Вес реле, кг	0.15



Схема подключения:

Схема подключения при использовании бесконтактного ключа (транзисторная оптопара). Контакт №16 колодки реле является "+" управляющего входа.

Схема подключения при использовании «сухого контакта».

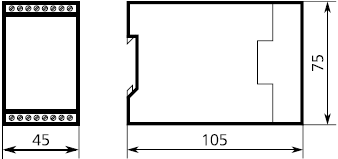

Габаритные размеры:
