ВЛ-77Н1

Назначение:

Реле времени ВЛ-77Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности.



Условия эксплуатации:

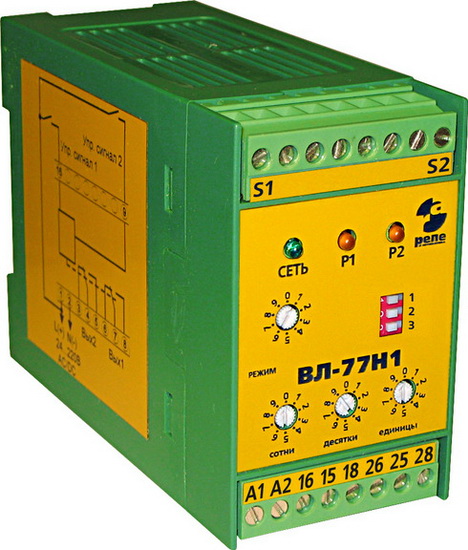

Реле размещено в пластмассовом корпусе EG45. В верхней части размещены контактные зажимы для подключения внешних цепей. На лицевой панели находятся поворотные переключатели установки выдержки времени и выбора режима функционирования. DIP-переключатели выбора диапазона выдержки времени и 3 светодиода: 1 зеленый – горит при подаче питания или мигает при отсчете времени при выключенном реле основного канала, и 2 оранжевых светодиода, которые загораются при срабатывании соответствующих выходных реле, или мигают при отсчете времени при включенных выходных реле.



Технические характеристики:

Параметр	Значение
Напряжение питания А	С/DC 24…220V
Потребляемая мощность	не более 10 Вт
Допуск напряжения питания	-15…+10%
Временной диапазон	0.1…99.9с, 1…999с, 0.1…99.9м, 1…999м 0.1…99.9ч
Диапазон счета импульсов	1...999
Регулировка выдержки времени	DIP-переключатель, поворотный переключатель
Средняя основная погрешность	0.02%
Погрешность от измениения температуры на 1°С	не более 0.1%
Выходные контакты
Число и род контактов	2 переключающих
Номинальный ток	5А
Коммутируемое напряжение	220V AC / 24V DC
Механическая износостойкость	106 циклов ВО
Электрическая износостойкость	5х105 циклов ВО
Управление
Управляющее напряжение	Напряжение питания
Клеммы управления	9...1, 16...1
Время повторной готовности	0.2с
Диапазон рабочих температур	+1…+40°С
Диапазон температур хранения	-40…+80°С
Рабочее положение	произвольное
Крепление реле	на DIN-рейку
Защита	IP 40 со стороны лицевой панели
Максимальное сечение присоединяемых проводов	2.5 мм2 (с гильзой 1.5 мм2 )
Габаритные размеры	75х45х105 мм
Вес реле	0.35 кг

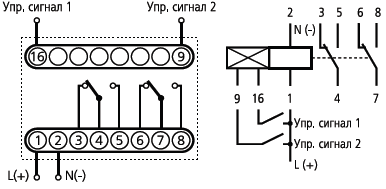

Схема подключения:

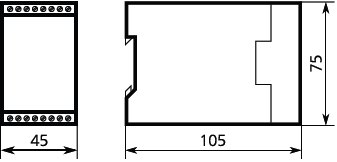

Габаритные размеры:
