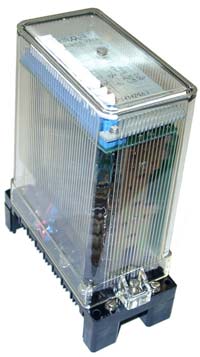

РСВ 01-5



Назначение:

Циклическое реле времени РСВ 01-5 предназначено для коммутации электрических цепей схем автоматики и управления аппаратуры различного назначения. Реле времени широко используются на предприятиях различного профиля в технологическом цикле работы оборудования, в энергетике, в системах автоматики и управления, в рекламных установках.



Условия эксплуатации:

- Диапазон рабочих температур окружающего воздуха: от - 40°С до + 55°С.

- Группа механического исполнения - М40 по ГОСТ 17516.1-90 при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3 g, в диапазоне от 16 до 100 Гц c максимальным ускорением 1g.

- Климатическое исполнение и категория размещения по ГОСТ15150-69 УХЛ4, О4.



Основные параметры:

Номинальное напряжение питания, В
- постоянного тока	110, 220
- переменного тока	110, 220
Номинальная частота, Гц	50, 60



Технические данные:

Выполняемая функция	циклическое - с раздельной регулировкой длительности импульса и паузы
Номинальный диапазон уставок выдержки времени (диапазоны регулирования), c	0,1 с-120 ч, (0,1-12) с, мин, ч; (0,1-120) с, мин., ч
Способ регулирования уставки	ступенчатый
Дискретность регулирования уставки (по диапазонам регулирования)	0,1 с, мин, ч - (0,1-12) с, мин, ч 1,0 с, мин, ч - (1-120) с, мин, ч
Выходные контакты	2 переключающих
Число команд за цикл	2
Коммутационная способность контактов при U от 24 до 250 В в цепях:    - постоянного тока при t £ 0,02 c, токе 1А     - переменного тока при Cos j ³ 0,4, токе 2А	30 Вт 250 ВА

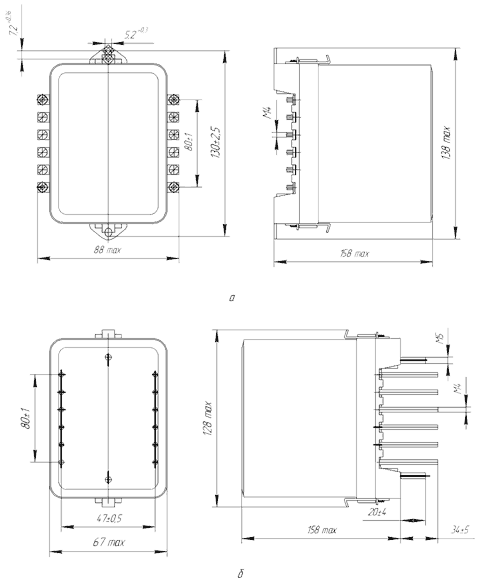

Габаритные размеры РСВ 01-5:

а - переднее присоединение;
б - заднее присоединение

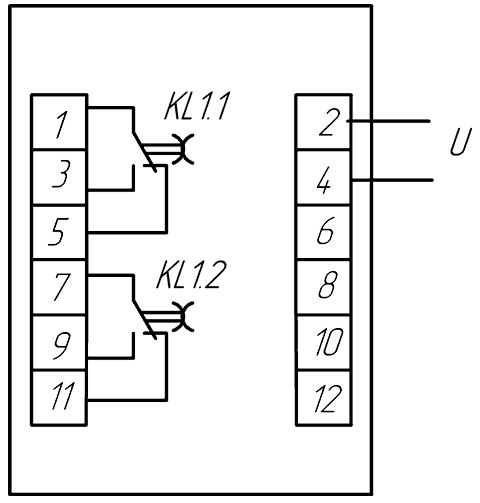

Схема присоединения РСВ 01-5:
