РСВ 14

Назначение:

Реле времени РСВ 14 предназначены для использования в схемах устройств релейной защиты и системной автоматики электроэнергетических объектов

Основные параметры:

Номинальное напряжение питания, В:

• постоянного тока – 24, 48, 60, 110, 220;
• переменного тока – 100, 127, 220, 380*.

* - Для использовании предназначено реле на 380 В, при этом последовательно с реле должен быть включен внешний балластный резистор, поставка которого осуществляется комплектно.

Номинальная частота переменного тока, Гц – 50, 60.

Номинальный диапазон ступенчатого регулирования уставок выдержек времени (исполнение) – (0,05 – 3,0) с, (0,15 – 9,0) с, (0,5 – 30) с, (6,0 – 90) с.

Конструктивное исполнение по способу присоединения проводников – заднее, переднее.

Технические данные:

Управляющее воздействие – подача напряжения питания.

Дискретность регулирования уставки по диапазонам регулирования, с - 0,025; 0,075; 0,25; 0,75.

Выходные контакты реле:

• без выдержки времени (мгновенный) – 1 переключающий;
• с регулируемой выдержкой времени – 1 замыкающий;
• временно-замыкающий (проскальзывающий) – 1 замыкающий. Цепи временно-замыкающего и замыкающего контактов реле независимы.

Время замкнутого состояния временно-замыкающего контакта – (0,3 ± 0,15) с, c возможностью изменения на (0,6 ± 0,15) с или (0,9 ± 0,15) с.

Класс точности, а\в - 1,5/1,0 в диапазоне (0,05 – 3,0) с; 1,5/ 0,25 – для остальных диапазонов выдержки времени.

Потребляемая мощность при номинальном напряжении питания:

• постоянного тока, Вт – 24 В – 2,0; 48 В – 2,5; 60 В – 3,0; 110 В – 7,5; 220 В – 15;
• переменного тока, ВА – 100 В – 9,0; 127 В – 10,5; 220 В – 16,5; 380 В – 30.

Длительно допустимый ток контактов, А – 2,5.

Коммутационная способность контактов реле при напряжении от 24 до 250:

• в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с – 50 Вт;
• в цепях переменного тока при коэффициенте мощности не менее 0,4 – 110 ВА.

Коммутационная износостойкость контактов реле при указанной нагрузке:

• в цепях постоянного тока – 1х10⁵,
• в цепях переменного тока – 2х10⁵ циклов ВО.

Габаритные размеры реле, мм – 68х152х181.

Масса реле, кг – 1,0.

 Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ 4, 04. Реле предназначены для работы в следующих условиях: температура окружающего воздуха – от - 40 °С до + 55 °С; внешние воздействующие факторы для группы механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3 g, в диапазоне частот от 16 до 100 Гц с ускорением 1 g.

Таблица типоисполнений:

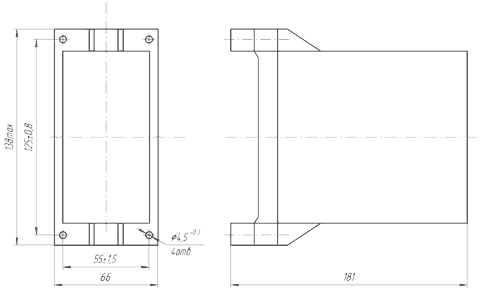

Габаритные размеры:

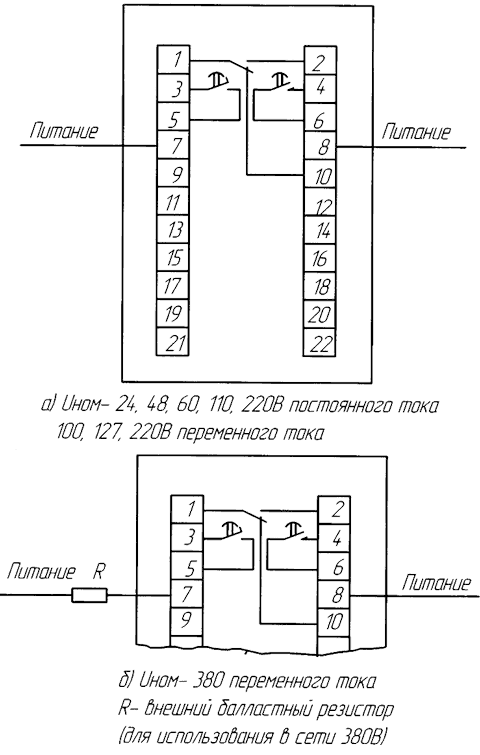

Схема присоединения:
