РСВ-15

Назначение:

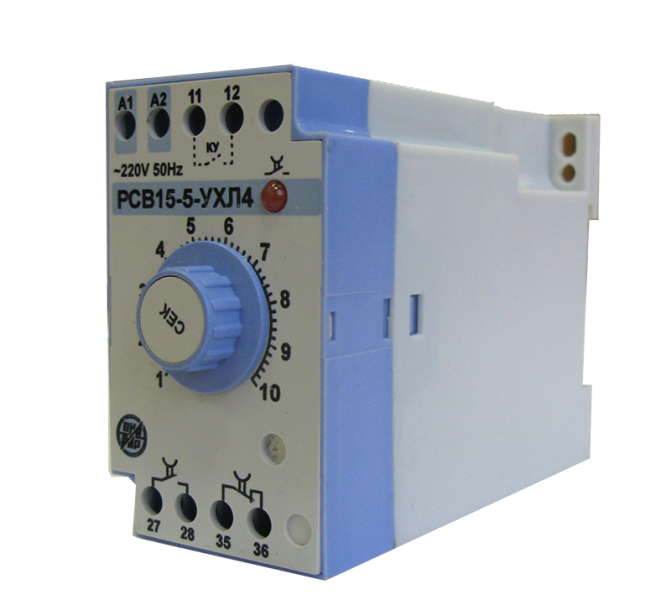

Реле времени РСВ-15 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Реле имеют плавную регулировку выдержки времени и выполнены на современной элементной базе.



Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур - от -40°С до +55°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку.



Технические характеристики:

Параметр	Значение
	РСВ15-1	РСВ15-2	РСВ15-3	РСВ15-4	РСВ15-5
Выполняемая функция	однокомандное с выдержкой на включение после включения напряжения питания		циклическое с раздельной регулировкой длительностей импульса и паузы	однокомандное с выдержкой на отключение после включения напряжения питания	однокомандное с выдержкой на отключение при размыкании цепи управления и сохранении напряжения питания
Количество и вид контактов:
с выдержкой времени	1 «з» + 1 «р»	1 «з» + 1 «р»	1 «з» + 1 «р»
мгновенного действия		1 «п»
Диапазон выдержки времени	(0.1…1; 0.3…3; 1…10; 3…30) с, мин, ч
Типоисполнения по номинальному напряжению питания, В:
постоянного тока			24; 110; 220		24; 110; 220
переменного тока 50 Гц			110; 220; 230; 240		110; 220; 230; 240
универсальное	24; 110...220			24; 110...220
Потребляемая мощность, Вт/ВА, не более	5.5/5.5



Схема подключения:

                   РСВ-15-1                                                   РСВ-15-2                                            РСВ-15-3





                   РСВ-15-4                                          РСВ-15-5

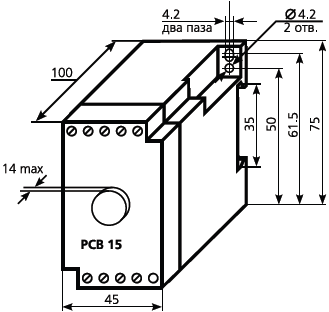

Габаритные размеры:

Возможные спецификации:

РСВ-15-1, РСВ-15-2, РСВ-15-3, РСВ-15-4, РСВ-15-5
