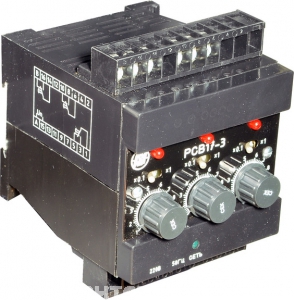

РСВ17 (многоцепное)

Назначение:

Реле времени РСВ17 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в системах автоматики как комплектующие изделия.

Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.



Условия эксплуатации:

Высота над уровнем моря не более 2000 м;

Температура окружающего воздуха — от -40 до+55 °С;

Относительная влажность окружающего воздуха — до 80 % при температуре 25 °С;

Вибрация мест крепления в диапазоне частот 10...100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).

Рабочее положение в пространстве — произвольное.



Технические характеристики:

Параметр		Значение
		РСВ17-3	РСВ17-4
Выполняемая функция		Однокомандные многоцепные с выдержкой времени на включение после включения напряжения питания
Количество и вид контактов:
с выдержкой времени		3 «п»	3 «п»
мгновенного действия		–	1 «п»
Выдержки времени		0.1...10 (с поддиапазонами 0.1...1 и 1...10) с, мин, ч; 1...100 (с поддиапазонами 1...10 и 10...100) с, мин
Типоисполнения по номинальному напряжению питания, В	постоянного тока	24, 110, 220
	переменного тока 50 Гц	110, 220, 230, 240
Время повторной готовности не более, с		0.2
Потребляемая мощность, Вт/В·А		10/25
Наименьший коммутируемый ток при напряжении 24 В, А		0.01
Подсоединение внешних проводников		переднее под зажимы с помощью винтов
Крепление реле		с помощью двух винтов или с помощью защелки на DIN-рейку 35 мм







Характер нагрузки	Номинальное коммутируемое напряжение, В	Коммутируемый ток, А		Коммутационная износостойкость, циклы
		вкл.	откл.
Индуктивная, cosjвкл >= 0,7 cosjоткл >= 0,4	~24 ~110 ~220	5,0 4,0 3,0	0,5 0,4 0,3	1 000 000
Индуктивная, t < 0,035 с	–24 –110 –220	0,6 0,16 0,08		200 000







Схема подключения временного реле РСВ17:

РСВ 17-3:                                                                   РСВ 17-4:

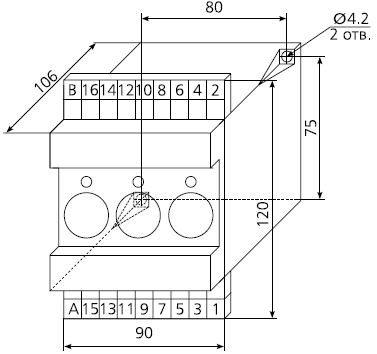

Габаритные размеры:
