РСВ



РСВ-160, РСВ-255, РСВ-260

Назначение:

Реле времени РСВ 160, РСВ 255, РСВ 260 предназначены для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.



Технические данные:

Основные параметры реле приведены в таблице 1. Остальные технические данные приведены в таблице 2.

Таблица 1

Наименование параметра	Типы реле
	РСВ160	РСВ260	РСВ255
Управляющее воздействие	подача напряжения питания		снятие напряжения питания
Номинальное напряжение питания постоянного тока, В	24, 48, 110, 220	-
Номинальное напряжение питания переменного тока, В	-	100, 110, 127, 220, 380
Частота переменного тока, Гц	--	50

Таблица 2

Наименование параметра	Типы реле
	РСВ160	РСВ260	РСВ255
Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с	0,1 с - 30 мин (0,1 - 1,0) с, мин, (0,3 - 3,0) с, мин,  (1,0 - 10) с, мин, (3,0 - 30) с, мин		0,1 - 30 с (0,1 - 1,0) с,  (0,3 - 3,0) с,  (1,0 - 10) с,  (3,0 - 30) с
Способ регулирования уставки	ступенчатый
Дискретность регулирования уставки по диапазонам:  (0,1 - 1,0),  (0,3 - 3,0),  (1,0 - 10),  (3,0 - 30)	0,01 с, мин  0,03 с, мин  0,1 с, мин  0,3 с, мин		0,01 с  0,03 с  0,1 с  0,3 с
Класс точности	5
Потребляемая мощность	6,0 Вт	6,0 ВА
Габаритные размеры , мм	98 х 147 х 137
Масса реле, кг	1,0

Выходные контакты:

• РСВ160, РСВ260 - 1 переключающий мгновенного действия (KL1), 1 скользящий с выдержкой времени (KL2) и 1 замыкающий с выдержкой времени (KL3);
• РСВ255 - 1 переключающий мгновенного действия (KL1), 1 скользящий с выдержкой времени (KL2) и 1 размыкающий с выдержкой времени на замыкание после снятия напряжения питания (KL3).

Длительно допустимый ток контактов - 2,5 А.

Коммутационная способность контактов реле, при напряжении от 24 до 250 В: в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с - 30 Вт; в цепях переменного тока при коэффициенте мощности не менее 0,4 - 250 ВА. Коммутационная износостойкость - 1,0 млн. циклов ВО.



Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:

- температура окружающего воздуха - от -30 °С до +40 °С (при встраивании в комплектные устройства допускается эксплуатация при +55 °С) для исполнения реле УХЛ и от -10 °С до +45 °С для исполнения О;

- внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением3 g.

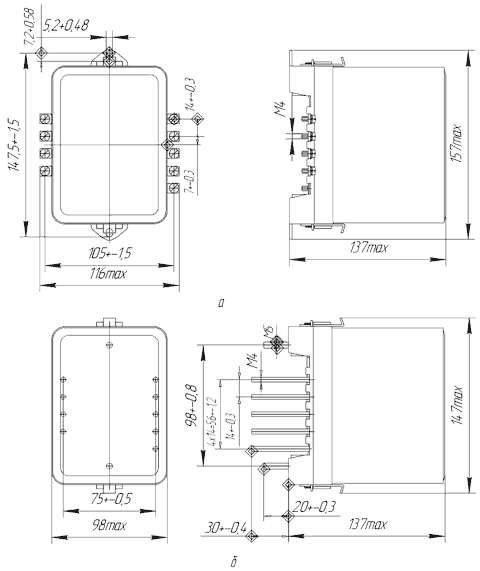

Габаритные размеры:

а - переднее присоединение;
б - заднее присоединение

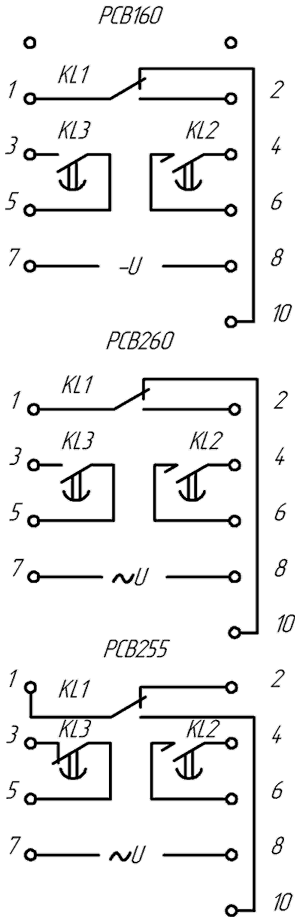

 Схема присоединения:
