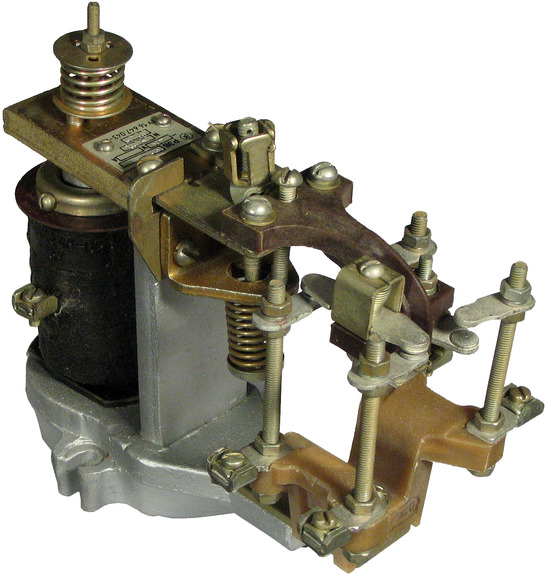

РЭВ 880

Назначение:

Реле серии РЭВ880 применяются в схемах автоматического управления в качестве реле времени.

Втягивающие катушки реле изготовляются на номинальные напряжения: 24, 48, 110 и 220 В.

Реле выпускаются с 1 "З" и 1 "Р" либо с 2 "З" и 2 "Р" контактами. Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего их количества 2 или 4 (применение 4-х "Р" контактов не рекомендуется, т. к. при этом надежная работа реле не обеспечивается). ТУ 16-647.043-86

Реле поставляются отрегулированными на максимальную выдержку времени. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте заказчиком.



Технические характеристики:

- Номинальное напряжение контактов, В - 660.

- Номинальный ток контактов, А - 10.

- Максимальная допустимая частота включений в час - 1200.

- Механическая износостойкость, млн. циклов ВО, не менее - 10.

- Коммутационная износостойкость контактов реле, млн. циклов ВО, не менее -1,0 для в режиме нормальных коммутаций; 3,0 в режиме редких коммутаций.

- Потребляемая мощность, Вт, не более - 40.

- Режим работы - прерывисто-продолжительный, повторно-кратковременный, кратковременный.

- Присоединение внешних проводов к катушкам и контактам реле - переднее.

- Степень защиты - IР00.

- Климатическое исполнение реле - УЗ, ТЗ и УХЛ4 по ГОСТ 13150-69.



Таблица типоисполнений:

Тип реле	Число контактов	Пределы регулировки выдержки времени, с, полученные		Примечание
		отключением катушки	закорачиванием катушки
РЭВ881 РЭВ882	1"Р" 1"Р"	4,5 - 8 7 - 12	5 - 9 8 - 13
РЭВ883 РЭВ884	2"Р" 2"Р"	3 - 6 5 - 10	4 - 7 6 - 11	При 3-х "Р" контактах пределы регулировки выдержки времени снижаются
