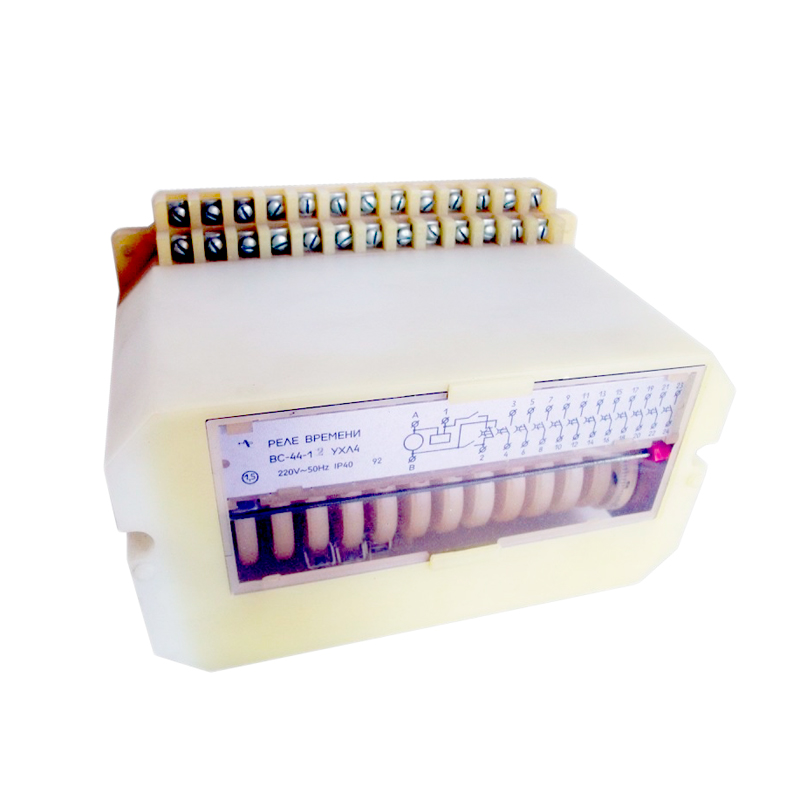

 ВС-44

Назначение:

Реле времени ВС-44 предназначены для передачи команд из одной электрической цепи в другую согласно предварительно установленной программе по замкнутому повторяющемуся циклу и применяются в схемах автоматического управления.

Реле изготавливаются в следующих исполнениях:

- ВС-44-1, ВС-44-3-с дистанционным пуском и автоматическим остановом в конце каждого цикла;

- ВС-44-2, ВС-44-4-с пуском при подаче напряжения питания, непрерывно повторяющимися циклами и остановом при снятии питания.



Условия эксплуатации:

- Реле    изготовляются    в    исполнении    УХЛ    (для    работы      в макроклиматических районах с умеренным и холодным климатом) и О  (для работы во  всех  макроклиматических  районах  на  суше,   кроме  очень холодного). Реле должны  эксплуатироваться  в  закрытых  отапливаемых помещениях  с  искусственно  регулируемыми  климатическими  условиями (категория  размещения  4),   а  также    в    закрытых    помещениях    с естественной      вентиляцией      без      искусственного      регулирования климатических условий  (соответствующих  категории  размещения  3)  в условиях, исключающих воздействие песка и пыли.

- Высота над уровнем моря до 2  000  м  (допускается  работа  реле исполнения УХЛ на высоте над уровнем моря до4 000 мпри  температуре окружающего воздуха не более  400С  с  уменьшением  числа  циклов  ВО контактов).

- Температура окружающего воздуха: для исполнения УХЛ -  от  минус 20 до 550С, для исполнения О -  от минус 10 до 550С.

- Относительная  влажность  окружающего  воздуха,   не  более:  для исполнения УХЛ -  80% при температуре 250С, для исполнения О  -      98% при температуре 350С.

- Окружающая    среда    взрывобезопасная,     не    содержащая    пыли, агрессивных газов и паров в концентрациях, нарушающих работу реле.

Воздействие ударных нагрузок при  ускорении  8g  и  длительности удара от 2 до 15 мс.

- Вибрация мест крепления реле с частотой 60 Гц и ускорением до 2g. Реле крепится на вертикальной панели, допускается отклонение  от рабочего положения до 50.

- Реле  в  упаковке  предприятия-изготовителя  следует  хранить  в закрытых помещениях с естественной  вентиляцией  при  температуре  от минус 50 до 400С и относительной влажности воздуха не более  98%  при температуре 250С.

- Срок хранения -  2 года.

- Реле соответствуют ТУ 16-647.027-86.



Структура условного обозначения:

ВС-44-Х:
ВС - тип реле;
44 - номер серии;
Х - исполнение реле: 1; 3 - с дистанционным пуском и автоматическим остановом в конце каждого цикла;  2; 4 - с пуском при подаче напряжения питания, непрерывно повторяющимися циклами и остановом при снятии напряжения питания.



Технические характеристики:

Параметр	Значение
Номин. напряжения питания переменного тока частоты 50Гц, В	110, 220, 230, 240
Максимальная сила тока через контакты, А	4
Габаритные размеры, мм
ВС-44-1,ВС-44-2	198х127х128
ВС-44-3, ВС-44-4	145х125х128
Масса реле, кг, не более
ВС-44-1	1,8
ВС-44-2	1,7
ВС-44-3	1,4
ВС-44-4	1,3
Продолжительность цикла	28,7с...125ч17м
