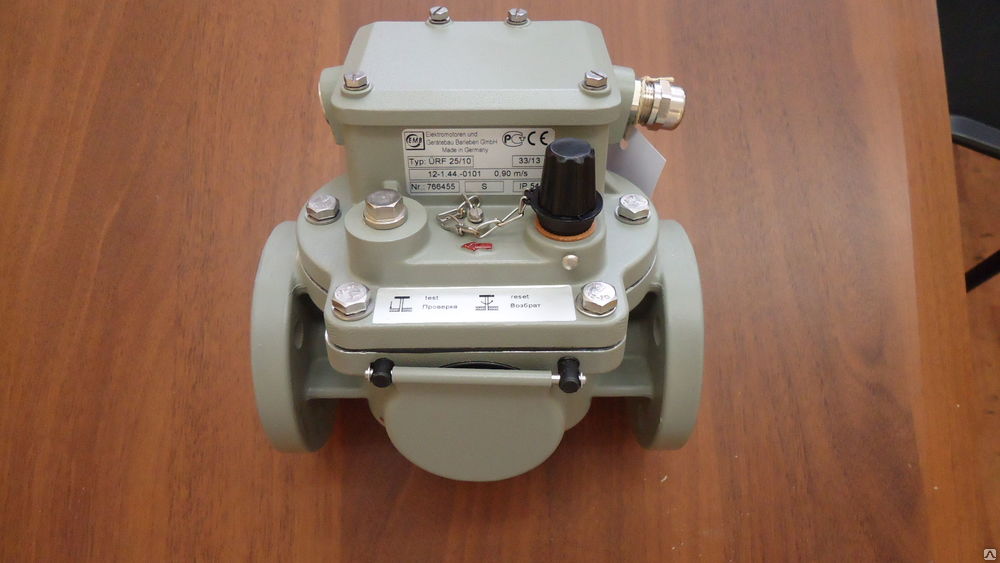

Реле струйное

URF-25

Назначение:

Струйное реле URF 25/10 устанавливается в трубопровод между головкой ступенчатого переключателя и расширителем. Установка реле позволяет контролировать поток масла. Если скорость течения масла превышает порог реагирования клапанного затвора (0,9-4,0 м/с ±15%, в зависимости от клапанного затвора), включается переключающий контакт и трансформатор выключаются.

Реле изготовлено из алюминиевого литейного сплава и снабжено лакокрасочным покрытием, может использоваться в установках под открытым воздухом.

Однопоплавковое струйное реле Бухгольца применятся для трансформаторов <1600 KBA

Параметры	Значение/показание	Замечания
Номинальное напряжение	перем. ток AC 230 В пост. ток ДC 230 В	12 В до 250 В 12 В до 250 В
Номинальный ток	перем. ток AC2 A пост. ток ДC2 A	0,05 Aдо2 A 0,05 Aдо2 A
Электрическая прочность контактов	перем. ток AC 1000 В	--
Электрическая прочность изоляции	перем. ток AC 2000 В	контакт к корпусу
Диапазон температур: окружающая температура рабочий диапазон * температура изоляц. жидкости * вязкость изоляц. жидкости	-40 Cдо +55 C -40 Fдо +131 F -40 Cдо +115 C -40 Fдо +239 F 1 мм2/с до 1100 мм2	другие по запросу
Система коммутации: - количество главных контактов на одну систему коммутации - переключающий контакт - клапанный затвор Время срабатывания клапанного затвора Параметры срабатывания клапанного затвора	1 выключатель с электромагн. приводом удерживается магнитом < 0,1 с 0,9 м/с + 15% 1,0 м/с + 15% 1,2 м/с + 15% 1,5 м/с + 15% 2,0 м/с + 15% 2,5 м/с + 15% 3,0 м/с + 15% 4,0 м/с + 15%	несколько по запросу
Прочность при сжатии	0,25 Мпа	--
Вакуумная прочность	< 2,5 кПа	--
Кабельная арматура с резьбой	M 20x1,5	другая по запросу
Степень защиты	IP 54 (ИП 54)	другая по запросу
Номинальное положение встроенного прибора	≥ 2 градуса с подъемом к расширителю	от 2 до 4 градусов
