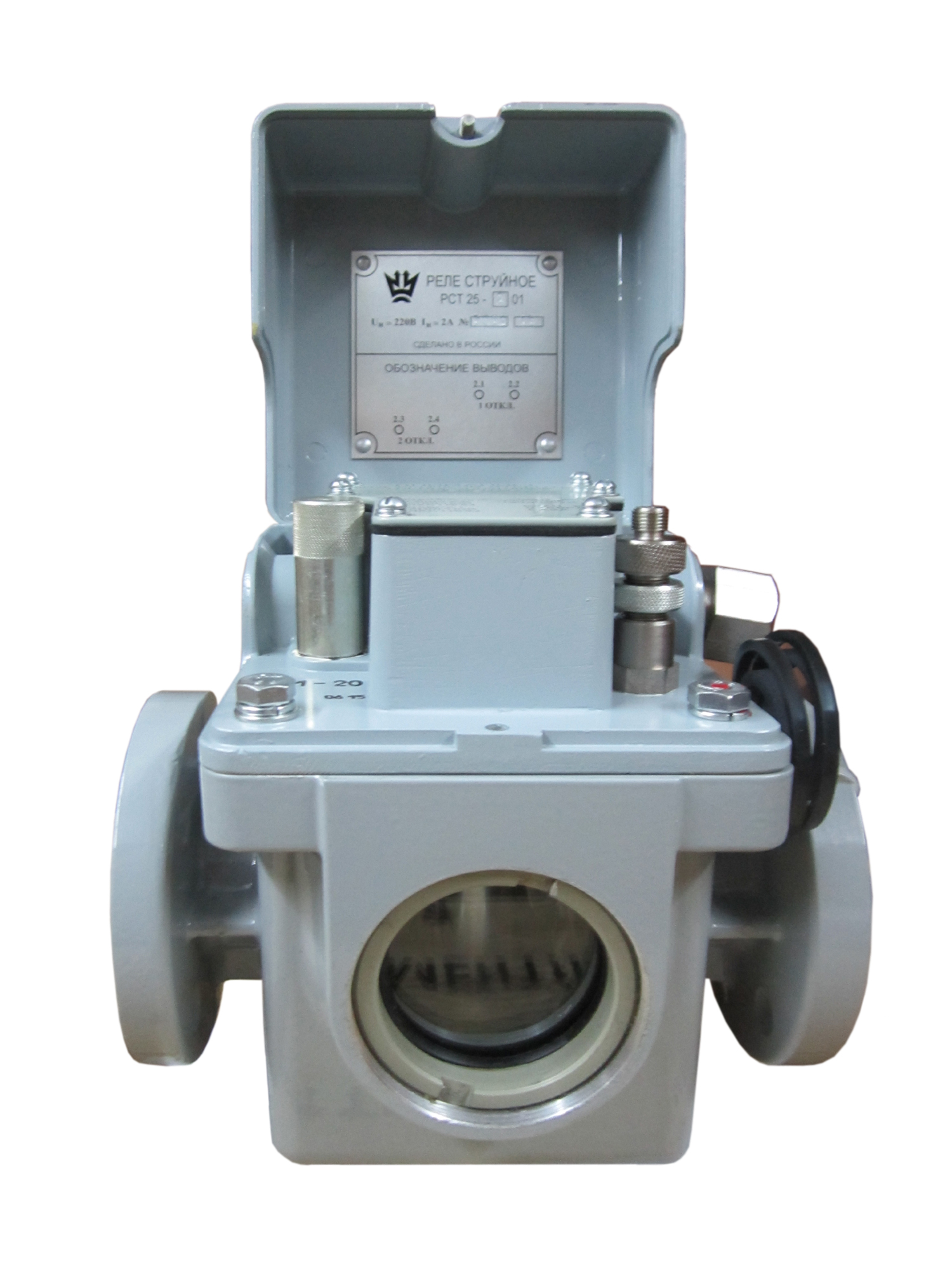

Реле струйное

РСТ-25

Назначение:

Струйное реле РСТ-25 имеют простую и надежную конструкцию и удобны в эксплуатации. Конструкция реагирующего блока струйного реле не имеет поплавков. В реле РСТ-25 применяются герконы повышенной электрической прочности, которые вместе с соединительными проводами размещаются в корпусе контактного узла. Они неподвижны, полностью изолированы от масла и имеют усиленную защиту от механических воздействий и атмосферной влаги. Конструкция реле РСТ-25 позволяет производить осмотр и замену контактного узла на месте установки реле без спуска масла и вскрытия

Установочные и присоединительные размеры новых репе позволяют использовать их для замены находящихся в эксплуатацииреле URF 25/10, РСТ-25 без каких-либо переделок. Штуцер для ввода кабеля предусматривает возможность крепления металлорукава.

Основные электрические параметры реле РСТ-25 :

Параметр	Значение
Номинальное напряжение постоянного или переменного тока частотой 50-60 Гц	220 В
Диапазон коммутируемых напряжений	1-300 В
Минимальный коммутируемый ток	1 мА
Номинальная коммутируемая мощность при работе на активную нагрузку	50 Вт
Электрическая прочность изоляции разомкнутых контактов при переменном напряжении частотой 50-60 Гц	20000 В

Предусмотрены следующие уставки срабатывания по скорости потока масла (м/с): 0,9; 1,2; 1,5; 2,0 (для струйных).

Реле поставляются с заданной заказчиком уставкой. При отсутствии в заказе значения уставки, реле поставляются со значением 1,5 м/с.
