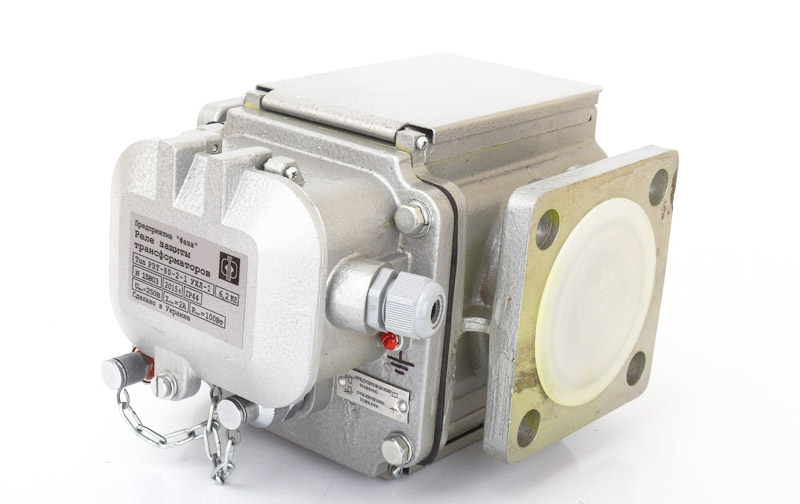

Реле защиты

РЗТ 80

Назначение:

Реле защиты трансформатора РЗТ-80 является защитным реле для изолированных или охлаждаемых жидкостью аппаратов с расширительным сосудом (трансформаторы многоступенчатые переключатели, конденсаторы, дроссельные катушки и т.д.) и монтируются на соединительном трубопроводе между корпусом и расширительным сосудом.

Газовое реле РЗТ-80 (двухпоплавковое) предназначено для коммутации сигналов:
- «ПРЕДУПРЕЖДЕНИЕ» - при возникновении неисправности в работе защищаемого аппарата;
- «ОТКЛЮЧЕНИЕ» - при потере жидкости или при превышении скорости жидкости в соединительном трубопроводе выше заданного порогового значения.
Номинальной рабочей жидкостью для реле является трансформаторное масло.

Структура условного обозначения РЗТ-ХХ. Х. Х. Х1:

РЗТ - реле защиты трансформатора

ХХ - условный проход ( 25, 50, 80 мм)

Х - схема соединения контактов ( 1, 2 )

Х - величина пороговой скорости срабатывания

Х1 - Климатическое исполнение ( УХЛ, Т ) и категория размещения ( 1 )

Технические характеристики:
