РП-21М-В

Назначение:

Реле времени РП21М-В предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и релейной защиты.



Условия эксплуатации:

- Высота над уровнем моря не более 2000м;

- Температура окружающего воздуха — от -40 до +55°С;

- Относительная влажность окружающего воздуха — до 80 % при температуре 25 °С;

- Вибрация мест крепления в диапазоне частот 10–100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).



Технические характеристики:

Параметр	Значение
	РП21М-003В1	РП21М-002В2	РП21М-003В3
Выполняемая функция	однокомандные с выдержкой на включение после включения напряжения питания	однокомандные с выдержкой на отключение после отключения напряжения управления при сохранении напряжения питания	циклическое с одинаковыми длительностями импульса и паузы
Количество и вид контактов	3 «п»	2 «п»	3 «п»
Диапазон выдержки времени	(0.1…1; 1…10; 3…30; 10…100) с; (1…10; 10…100) мин.
Тип исполнения по номинальному напряжению питания, В	постоянного тока: 12 (кроме РП21М-002В2); 24; 110 переменного тока 50 Гц: 110; 220
Потребляемая мощность, Вт/ВА	4/5



Категория применения, род тока	Характер нагрузки	Номинальное коммутируемое напряжение, В	Коммутируемый ток, А		Коммутационная износостойкость, циклов ВО
			вкл.	откл.
АС-11, переменный	cоsj вкл ≥ 0.4 cоsj откл ≥ 0.4	110 220 380	6.0 4.0 2.5	0.6 0.4 0.25	1.6·106
ДС-11, постоянный	t ≤ 0.01 с	24 110	0.8 0.25



Схема подключения временного реле РП21М-В:

РП21М-003В1



РП21М-002В2



РП21М-003В3



Габаритные размеры временного реле РП21М-В:

В зависимости от необходимого способа крепления, вида и способа присоединения внешних проводников реле могут поставляться:

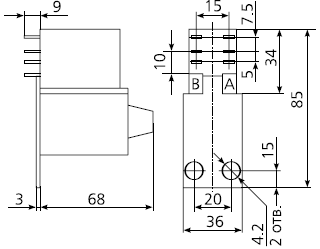

без розетки – крепление на панели при помощи двух винтов М4, с ламелями под пайку для заднего присоединения;

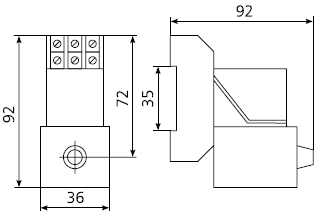

с розеткой типа 2 – крепление реле на DIN-рейку35 мм, с винтовыми зажимами для переднего присоединения проводников;

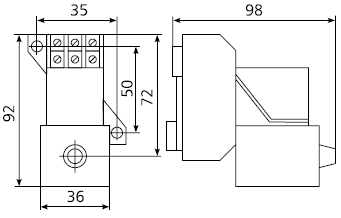

с розеткой типа 3 – с помощью двух винтов М4, с винтовыми зажимами для переднего присоединения проводников.

Возможные спецификации:

РП-21 002В2 (без розетки), РП-21 002В2 (с розеткой), РП-21 003В1 (без розетки), РП-21 003В1 (с розеткой), РП-21 003В3 (без розетки) меандр, РП-21 003В3 (с розеткой) меандр
