РП

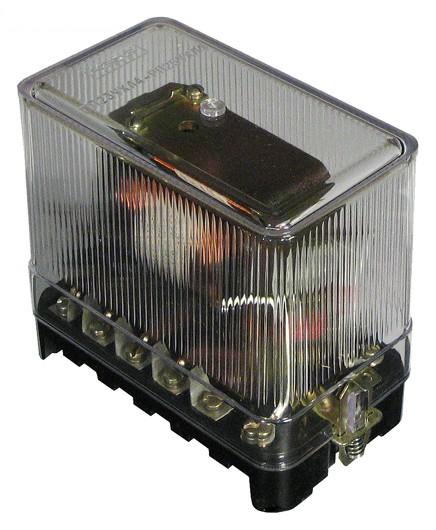

РП 23, РП 25

Назначение:

Реле промежуточные типа РП-23 предназначены для применения в цепях постоянного тока, реле типа РП-25 – в цепях переменного тока частотой 50 или 60Гц в качестве вспомогательных реле в схемах защиты и автоматики энергосистем, когда коммутационная способность или количество контактов основных реле недостаточны.



Условия эксплуатации:

Высота над уровнем моря до 2000м.

Диапазон рабочих температур от -40 до +45°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Вибрация мест крепления реле с частотой от 10 до 100Гц при ускорении не более 0.25g.

Установка на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.

Реле должны устанавливаться в заземленных металлических конструкциях.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей.



Технические характеристики:

Параметр	Значение
Номинальное напряжение, В
РП-23	24, 48, 110, 220
РП-25	100, 127, 220
Число и вид контактов	4«з» + 1«р»
Напряжение срабатывания реле, нагретого до установившегося теплового состояния напряжением, равным 110% от номинального, при температуре окружающего воздуха 40, 45, 50 и 55°С соответственно, %Uном, не более:
РП-23	80, 83, 86, 89
РП-25	85, 87, 89, 91
Напряжение возврата, % Uном
РП-23	10
РП-25	5
Время срабатывания при Uном, с, не более	0.06
Напряжение, длительно выдерживаемое обмоткой реле, % Uном	110
Потребляемая мощность при	Uном
РП-23, Вт	6
РП-25, В.А	10
Коммутационная способность контактов реле при напряжении	от 24 до 250В
в цепи постоянного тока (τ≤0.02с и токе до 2А), Вт	100
в цепи переменного тока (cosϕ≥0.5 и токе до 5А), В·А	500
Механическая износостойкость, циклов ВО	100 000
Коммутационная износостойкость с нагрузкой на контактах, циклов ВО	10 000
Испытательное напряжение переменного тока частоты 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, приложенное между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле, В	2 000
Масса, кг	0.825

Реле выпускаются с четырьмя замыкающими и одним размыкающим контактами.

На месте эксплуатации при перестановке (повороте на 180°) неподвижных контактных угольников и подвижных контактных пластин могут быть осуществлены следующие комбинации контактов: 2 размыкающих и 3 замыкающих контакта; 3 размыкающих и 2 замыкающих контакта; 4 размыкающих и 1 замыкающий контакт.

Реле допускают переднее и заднее присоединение внешних проводников.



Габаритные размеры (переднее исполнение):



Габаритные размеры (заднее исполнение):
