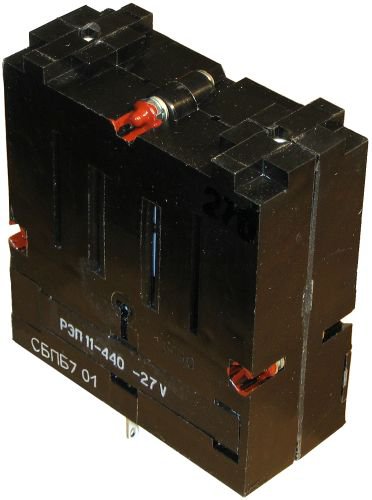

РЭП-11

Назначение:

Реле промежуточные серии РЭП-11 предназначены для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 2400Гц.
Реле изготавливаются в общеклиматическом исполнении «В» (для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом).



Условия эксплуатации:

Высота над уровнем моря до 4300м.
Диапазон рабочих температур от -60 до +85°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.
Рабочее положение в пространстве произвольное.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации, попадания брызг воды, масел, эмульсий и др. жидкостей.



Технические характеристики:

Параметр	Значение
Номинальное напряжение контактов, В
постоянный ток	12…440
переменный ток	12…380
Номинальный ток контактов, А
РЭП-11-22	50
РЭП-11-44	16
РЭП-11-66	10
Наименьший номинальный рабочий ток контактов, А	0.01
Наименьшее номинальное напряжение контактов, В	12
Допустимые пределы изменения напряжения цепи управления, % от номинального	0.85…1.1
Номинальные напряжения катушки, В
постоянного тока	12, 24, 27, 110
переменного тока частоты 50Гц	12, 24, 40, 220, 380
Потребляемая мощность в холодном состоянии, не более
для реле постоянного тока, Вт	9.0
для реле переменного тока, В·А	14
Максимальная частота включений в час
для реле постоянного тока	1 200
для реле переменного тока	600
Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях, МОм, не менее	200
Присоединение одного или двух проводников общей площадью сечения
РЭП-11-22	16мм2
РЭП-11-44	2.5мм2
РЭП-11-66	1.5мм2
Масса, кг	0.3

Режим работы реле: продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный.



Габаритные и установочные размеры:

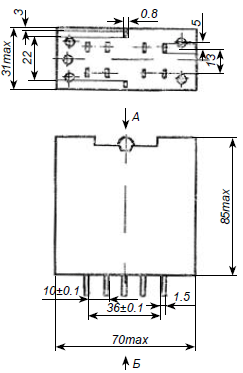

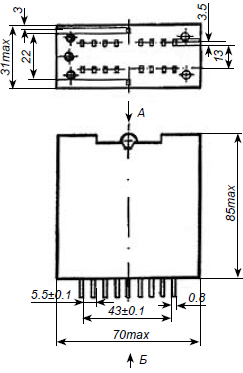

                  РЭП-11-22                                                 РЭП-11-44

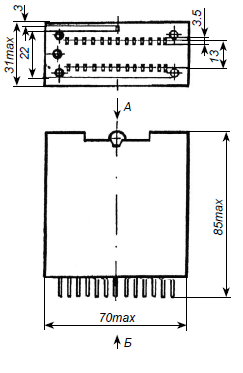

               РЭП-11-66

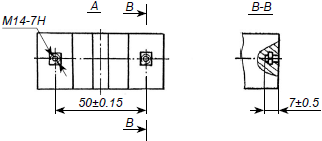

Переднее крепление реле:

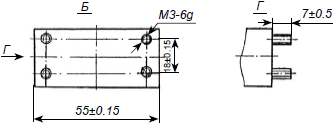

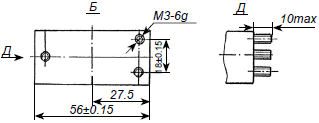

Заднее крепление реле, вариант А :                                            Заднее крепление реле, вариант Б:
