РЭП18

Назначение:

Малогабаритные промежуточные реле предназначены для применения в электрических цепях постоянного тока напряжением до 220 В и переменного тока напряжением до 380 В частоты 50 (60) Гц. Реле оптимальны для связи полупроводникового выхода с сильноточной контактной аппаратурой в модулях интерфейса.

Способы крепления реле:

при помощи гайки за шпильку (для 4-х контактных реле), присоединение проводов - пайкой;
на разъемном контактном соединении (розетке), присоединение проводов - пайкой;
к печатной плате посредством пайки ламелей;
на разъемном контактном соединении (розетке) с ламелями под пайку к печатной плате.

Реле могут иметь дополнительные элементы: указатель срабатывания, ручной манипулятор и бронзовую пружину для крепления розетки.

Рабочее положение в пространстве - на вертикальной плоскости (якорем вверх) или на горизонтальной плоскости (магнитопроводом вверх), допустимое отклонение от рабочего положения не более +5°.

Технические характеристики:

Технические характеристики
Номинальное напряжение цепи контактов, В	5-380
Номинальный ток контактов, А	4
Номинальное напряжение цепи управления, В: постоянный ток переменный ток 50/60 Гц	5, 6, 12, 15, 24, 48, 60, 110 12, 24, 40, 110, 220
Минимальный коммутируемый ток, А: при напряжении 24 В при напряжении 5 В	0,01 0,05
Время срабатывания, с, не более	0,025
Время возврата, с, не более	0,015
Отключаемая мощность, ВА / Вт, не более: по категории применения А-12 при напряжении 380 В по категории применения Д-12 при напряжении 48 В	63 7,2
Потребляемая мощность ВА / Вт, не более: для реле переменного тока для реле постоянного тока в зависимости от исполнения реле	до 1,5 от 0,7 до 1,3
Коммутационная износостойкость, ВО	4 000 000
Механическая износостойкость, ВО	30 000 000
Климатическое исполнение	УХЛ4, О4.
Температура окружающего воздуха, °С	от -40 до +55
Масса, кг: РЭП18-001 РЭП18-002 РЭП18-004	от 23,6 до 31,6 г от 24,3 до 32,6 г от 39,1 до50,2 г
Присоединение внешних проводников к выводам реле Способ присоединения	заднее пайка
Реле отрегулированы на срабатывание при напряжении на выводах катушки, не более	0,85 Uн

Кате- гория приме- нения	Режим нормальных коммутаций				Режим редких коммутаций
Кате- гория приме- нения	Номи- нальное рабочее напряже- ние, В	Номи- нальный рабочий ток, А	Коммутаци- онная изно- состойкость, млн.циклов	Параметр индук- тивной нагрузки	Номи- нальное рабочее напряже- ние, В	Номи- наль- ный ра- бочий ток, А	Коммута- ционная износос- тойкость, циклов	Параметр индуктивной нагрузки
А-12	24 40 110 110 220 380	1,00 0,6 0,32 0,4 0,3 0,17	4,0 4,0/3,0* 4,0 2,5 4,0 4,0/3,0*	коэффици- ент мощ- ности 0,4	6-220 380	4,0 2,0	50	коэффициент мощности 0,4
АС-21	-	-	-	-	6-220 380	4,0 2,0	50	коэффициент мощности 0,95
Д-12	24 24 48 110 220	0,3 0,25 0,15 0,08 0,05	2,5 4,0 4,0 2,5 1,6	постоян- ная вре- мени 0,04 с	6-12 24 48 60 110 220	3,6 1,8 0,5 0,4 0,2 0,1	20	постоянная времени 0,04 с
ДС-21	-				6-12 24 48 60 110 220	5,4 2,7 0,8 0,6 0,3 0,15	20	активная нагрузка

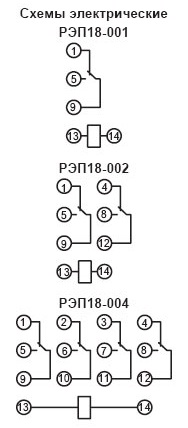

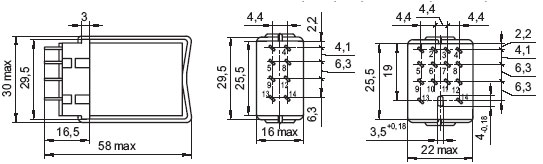

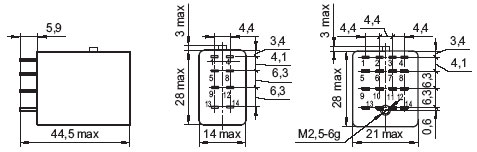

Габаритные и установочные размеры при креплении реле на розетке:
