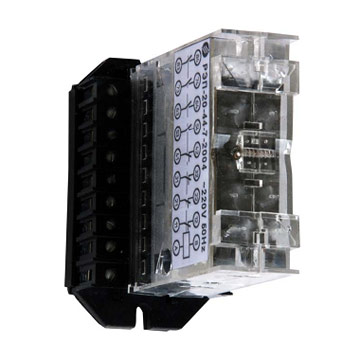

РЭП-20

Назначение:

Реле электромагнитное промежуточное РЭП20 предназначено для применения в цепях управления электроприводами переменного тока напряжением до 440В частотой 50 и 60Гц, постоянного тока напряжением до 220В.
В зависимости от типа контактной группы, способа присоединения внешних проводников, наличия индикатора срабатывания, рода тока, величины номинального напряжения, реле выпускаются в различных исполнениях.
Реле изготавливается в климатическом исполнении О4.
Реле пригодно для эксплуатации в районах соответствующим требованиям категорий размещения – У3, Т3 и УХЛ4.

Условия эксплуатации:

Температура окружающего воздуха от минус 50 до плюс 55ºС;
Относительная влажность окружающего воздуха не более 98% при температуре 35ºС;
вибрация в диапазоне частот 0,5 –100 Гц при ускорении 1g, в диапазоне 5 –15 Гц при ускорении 3g.

Технические характеристики:

Потребляемая мощность, не более: реле постоянного тока, Вт реле переменного тока, ВА	4 7
Номинальный ток контактов, А	6
Номинальное напряжение катушки, В:
Постоянного напряжения	12, 15, 24, 27, 48, 60, 110, 220
Переменного напряжения: частоты (50±1) Гц частоты (60±1) Гц	12, 24, 40, 110, 127, 220, 230, 240, 380, 400, 415 12, 24, 40, 110, 220, 230, 240, 380, 400
Номинальное напряжение контактов, В: постоянного напряжения переменного напряжения	12-220 12-440
Минимальная коммутируемая сила тока при напряжении 12 В, А	0,01
Допустимый предел изменения напряжения питания Uном	0,85-1,05
Испытательное напряжение изоляции, В	2500
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее: в холодном состоянии в нагретом состоянии	50 10
Собственное время включения реле, не более, с	0,03
Масса реле, кг, не более: реле без колодки контактной реле с колодкой контактной разъемной с ламелями под пайку реле с колодкой контактной разъемной с винтовым зажимом	0,18 0,25 0,3
Механическая износостойкость реле не менее, циклов: для переменного тока для постоянного тока	20 млн 30 млн
Габаритные размеры, мм	73х25х78 85х48х87

Реле могут работать в продолжительном, прерывисто-продолжительном, кратковременном, повторно-кратковременном режимах с частотой не более 1200 включений в час и относительной продолжительностью включения не более 40%.

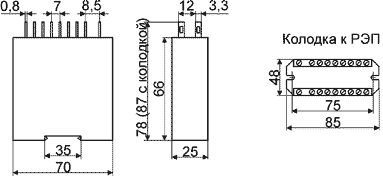

Габаритные и установочные размеры:
