РЭП-25

Назначение:

Реле промежуточные серии РЭП-25 применяются для коммутации электрических цепей постоянного и переменного тока частоты от 50 до 2400Гц.

Реле выпускаются в двух типоисполнениях: РЭП-25-22 и РЭП-25-44.

Реле изготавливаются в климатическом исполнении В (для работы во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом).



Условия эксплуатации:

Высота над уровнем моря до 4300м.

Диапазон рабочих температур от -60 до +55°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.

Рабочее положение в пространстве произвольное.

Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации, попадания брызг воды, масел, эмульсий и др. жидкостей



Технические характеристики:

Параметр	Значение
Номинальное напряжение контактов, В
постоянный ток	12…440
переменный ток	12…380
Номинальный ток контактов, А
РЭП-25-22	25
РЭП-25-44	16
Наименьший номинальный рабочий ток контактов, А	0.01
Допустимые пределы изменения напряжения цепи управления, % от номинального	0.85…1.1
Номинальные напряжения катушки, В
постоянного тока	12, 15, 24, 27, 48, 60, 110, 220
переменного тока частоты 50Гц	12, 24, 36, 40, 110, 127, 220, 230, 380
Потребляемая мощность в холодном состоянии, не более
для реле постоянного тока, Вт	9.0
для реле переменного тока, В·А	14
Максимальная частота включений в час
для реле постоянного тока	1 200
для реле переменного тока	600
Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях, МОм, не менее	200
Присоединение одного или двух проводников общей площадью сечения
РЭП-25-22	16мм2
РЭП-25-44	22мм2
Масса, кг	0.3
Режим работы реле	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Электрический монтаж проводников	пайка к ламелям или присоединение винтом к розеткам



Габаритные размеры:

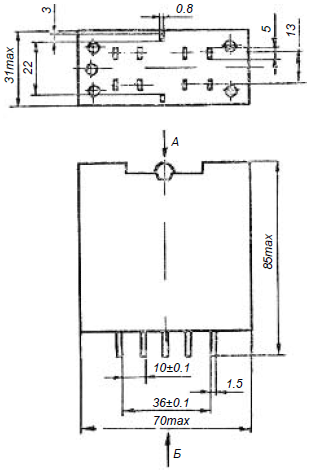

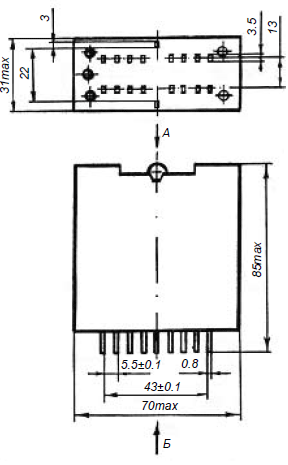

РЭП-25-22                                                                               РЭП-25-44

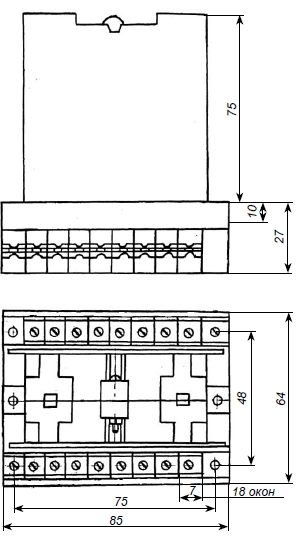

 РЭП-25-44 с колодкой
