РЭП

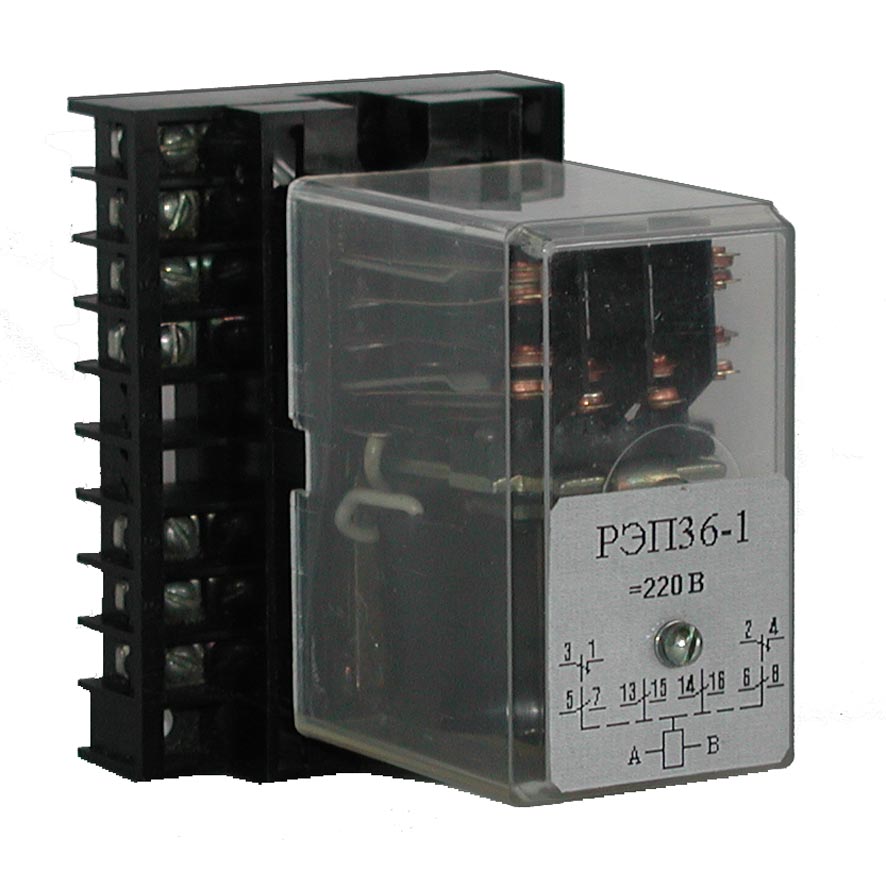

РЭП-36
Назначение:
Реле промежуточные серии РЭП-36 применяются в цепях переменного тока номинальным напряжением до 660 В частоты 50(60)Гц и постоянного тока номинальным напряжением до 220В.
Реле могут применяться в качестве магнитного пускателя для управления маломощными двигателями переменного тока.
Реле, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Условия эксплуатации:
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20 до +55°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 3g с частотой до 15Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Реле предназначены для монтажа на плоскость.
Технические характеристики:
|
Параметр |
Тип реле |
||||||
|
РЭП36-11 |
РЭП36Н-11* |
РЭП36-12 |
РЭП36-13 |
РЭП36-14 |
РЭП36-21 |
РЭП36С-21** |
|
|
Количество обмоток: |
|||||||
|
включающих напряжения |
1 |
1 |
1 |
— |
1 |
||
|
включающих тока |
— |
— |
— |
1 |
— |
||
|
удерживающих напряжения |
— |
— |
— |
1 |
— |
||
|
удерживающих тока |
— |
2 |
3 |
— |
— |
||
|
Номинальное напряжение катушек напряжения, В |
|||||||
|
постоянного тока |
12, 24, 48,110, 220 |
220 |
12, 24, 48, 110, 220 |
— |
— |
||
|
переменного тока, 50 (60)Гц |
— |
— |
100, 220, 380 |
220 |
|||
|
Номинальный ток токовых катушек, А |
— |
0.5; 1; 2; 4; 8 |
— |
||||
|
Количество и род выходных контактов |
4'З'+2'Р' |
2'З'+2'Р' |
3'З' |
2'З'+2'Р' |
4'З'+2'Р' |
||
|
Потребляемая мощность включающей/удержив. обмоток реле: |
|||||||
|
постоянного тока, Вт |
4.6/— |
4.6/1 |
4.6/3 |
— |
— |
||
|
переменного тока, ВА |
— |
— |
— |
9 |
5 |
||
|
Механическая износостойкость, циклов ВО, не менее |
120 000 |
||||||
|
Коммутационная износостойкость, циклов ВО, не менее |
100 000 |
||||||
|
Масса реле, кг, не более |
0.35 |
||||||
|
U срабатывания в холодном состоянии, %Uн, не более |
70 |
65 |
70 |
80 |
|||
|
I срабатывания, %Iн, не более |
— |
80 |
— |
||||
|
U несрабатывания, %Uн, не менее |
не нормир. |
50 |
не нормируется |
||||
|
U отпускания, %Uн, не менее |
5 |
30 |
5 |
||||
|
I удерживания, %Iн, не более |
— |
80 |
— |
— |
|||
|
U удерживания, %Uн, не более |
— |
— |
70 |
— |
|||
|
Время включения, мс, не более |
30 |
50 |
|||||
|
Время отключения, мс, не более |
50 |
80 |
|||||
|
Заменяемые аналоги |
РП23, РП16-1, РП16-5, РП16-6 |
РП16-2 |
РП16-3, РП-255 |
РП16-4, РП-232 |
РП25, РП16-7 |
||
Перенапряжения на катушках реле на номинальные напряжения 110В и выше, создаваемые при отключении напряжения питания, не превышают двукратное номинальное напряжение питания из-за применения в них встроенных ограничителей перенапряжений.
* Реле РЭП36Н имеют нормированные параметры несрабатывания.
**Реле РЭП36С используется в схемах управления выключателями.

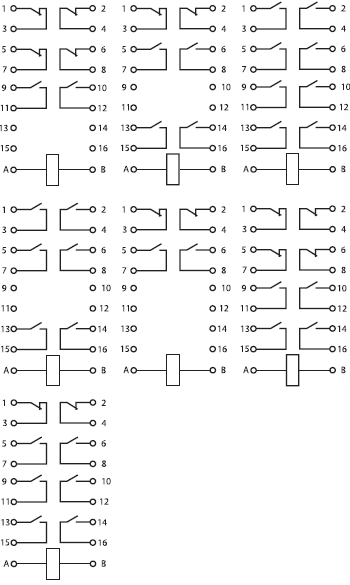

Электрическая схема:
РЭП36-11, РЭП36Н-11, РЭП36-21
РЭП36-12 РЭП36-13 РЭП36-14
* — Однополярные зажимы
Схема подключения реле РЭП36С-21:
Реле РЭП36С-21 на номинальное напряжение 220В частоты 50 Гц включается через резистор Rд сопротивлением от 1000 до 1200 Ом.
Rк - внутреннее сопротивление катушки выключателя от 75 до 220 Ом.
Сопротивление Rд в комплект поставки не входит.
Габаритные размеры РЭП-36:
Возможные спецификации:
РЭП-36-11 до 6 контактов, РЭП-36-11 до 8 контактов, РЭП-36-12, РЭП-36-13, РЭП-36-14, РЭП-36-21, РЭП-36Н-11 до 6 контактов, РЭП-36Н-11 до 8 контактов, РЭП-36С-21
