РЭП

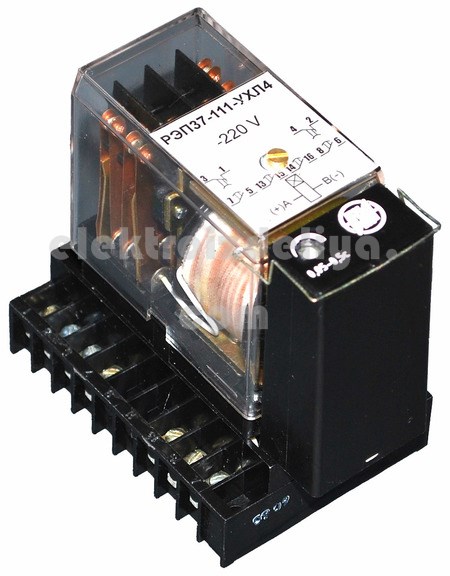

РЭП-37

Назначение:

Реле промежуточные с замедлением РЭП-37 предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.
Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.



Условия эксплуатации:

Высота над уровнем моря не более2000 м;

Температура окружающего воздуха — от минус 40 до 55 °С;

Относительная влажность окружающего воздуха — до 80 % при температуре 25 °С;

Вибрация мест крепления реле в диапазоне частот от 5 до 15 Гц при ускорении 3g и в диапазоне частот от 15 до 100 Гц с ускорением 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).

Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4.
Реле соответствуют требованиям ТУ 3425-103-00216823-2001, согласованным с РАО «ЕЭС России».



Технические характеристики:

Параметр

Тип

РЭП-37-111

РЭП37Н-111

РЭП37-112

РЭП37-113

РЭП37-121

РЭП37-221

Выполняемая функция

замедленные при включении

замедленные при отключении

Время замедления, с

0,05...0,5

0,15...2,0

Кол-во обмоток:
- включающих напряжение
- удерживающих тока

1
-

1
2

1
3

1
-

Номинальное напряжение катушек напряжения, В
- постоянного тока
- переменного тока частоты 50 или 60Гц

24; 24; 48; 110; 220
-

220
-

24; 48; 110; 220
-

24; 48; 110; 220
-

48; 110; 220
-

-
100; 127; 220; 230

Номинальный ток токовых катушек, А

-

0,5; 1; 2; 4; 8

-

Кол-во выходных контактов:
«з» - замыкающие;
«р» - размыкающие

4«з»+2«р»
2«з»+4«р»
6«з»

2«з»+2«р»

3«з»

2«з»+3«р»
4«з»+1«р»
4«з»+3«р»
6«з»+1«р»

Потребляемая мощность включающей/удерживающей обмоток реле:
- постоянного тока, Вт
- переменного тока, ВА

6/-
-

6/1
-

6/1
-

3*
-

-
3*

Механическая износостойкость, циклов ВО, не менее

120000

Масса реле, кг, не более

0,45

U срабатывания в холодном состоянии, %Uн, не более

68

65

68

70

U несрабатывания, %Uн, не менее

не нормируется

50

не нормируется

U отпускания, %Uн, не менее

5

30

5

I удержививания, %Iн, не более

-



80

-



Схема включения:



Параметр

Типы реле

РЭП37-111

РЭП37Н-111

РЭП37-112

РЭП37-113

РЭП37-121**

РЭП37-221**

Схема включения







Заменяемые аналоги

РП18-1; РП251

РП18-2

РП18-3

РП18-5;
РП18-6; П18-7;
РП252

РП18-8;
РП18-9;
РП18-0; РП256

Примечания:

* Однополярные зажимы

** Включение и отключение реле типов РЭП37-121 и РЭП37-221 в процессе эксплуатации необходимо производить только путем подачи и снятия напряжения питания. Отключение напряжения питания должно производиться скачком.

Схема подключения реле РЭП37-221 для использования в схемах управления выключателями с сопротивлением катушек Rк от 5 до 220 Ом.

Схема подключения реле РЭП37-221

В приведенной схеме реле РЭП37-221 на номинальное напряжение 220 В частоты 50 Гц включается через резистор Рд сопротивление от 1000 до 1200 Ом. Сопротивление Рд в комплект поставки не входит.

Внешний вид реле, его габаритные и присоединительные размеры

Габаритные размеры реле РЭП-37
