РСТ 23 (дифференциальные)
Назначение:
Реле тока дифференциальные серии РСТ 23 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов, автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок.
Условия эксплуатации:
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:
- температура окружающего воздуха от - 20° С до + 55° С;
- внешние воздействующие факторы для группы механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Гц с ускорением 3 g и в диапазоне от 16 до 100 Гц с ускорением 1 g.
Технические характеристики:
|
Тип реле |
Номинальный переменный ток, (Iном.), А |
Номинальное напряжение питания постоянного тока, В |
Диапазон токов срабаты-вания, А |
Частота, Гц |
|
РСТ 23-1 |
|
110 |
0,84-20 |
|
|
РСТ 23-2 |
5 |
220 |
|
50, 60 |
|
РСТ 23-3 |
|
110 |
2-48 |
|
|
РСТ 23-4 |
|
220 |
|
|
|
РСТ 23-5 |
1 |
220 |
0,4-9.6 |
|
|
РСТ 23-6 |
5 |
- |
0,84-20 |
|
|
ПП 11* |
|
- |
- |
|
Диапазон регулирования коэффициента торможения от 0,3 до 2,4Тормозная характеристика для реле РСТ-23-1, РСТ-23-2. РСТ-23-6: состоит из трех участков - горизонтального, линейного наклонного, соединенных плавным переходом.
Время срабатывания реле при двухкратном токе срабатывания 0,04 c
Величины потребляемой мощности:
|
Цепи |
Мощность, потребляемая цепями переменного тока при I= Iном., ВА |
Мощность, потребляемая цепями постоянного тока, Вт |
|
рабочая |
2 |
7 (в нормальном режиме) |
|
тормозная |
2 |
9 (в режиме срабатывания) |
|
питания |
13 |
|
Диапазон входных токов, при котором обеспечиваются параметры реле РСТ 23-6 и приставки от 8 до 40 А
Коммутационная способность контактов:
|
Тип реле |
Коммутационная способность контактов |
|
|
в цепях постоянного тока при напряжении от 24 до 250 В с постоянной времени индуктивной нагрузки 0,02 с, Вт |
в цепях переменного тока при коэффициенте мощности не менее 0,4, ВА |
|
|
РСТ 23-1 РСТ 23-3 РСТ 23-6 |
50 |
110 |
|
РСТ 23-2 РСТ 23-4 РСТ 23-5 |
30 |
250 |
Коммутационная износостойкость 12500 циклов ВО
Габаритные размеры не более 132х152х181 мм.
Масса 2,5 кг
Структура условного обозначения РСТ-23-Х-Х4:
РСТ - реле статическое тока;
23- порядковый номер разработки;
Х- тип реле (1; 2; 3; 4; 5; 6 );
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69
НТД - ТУ 16-647.010 -84

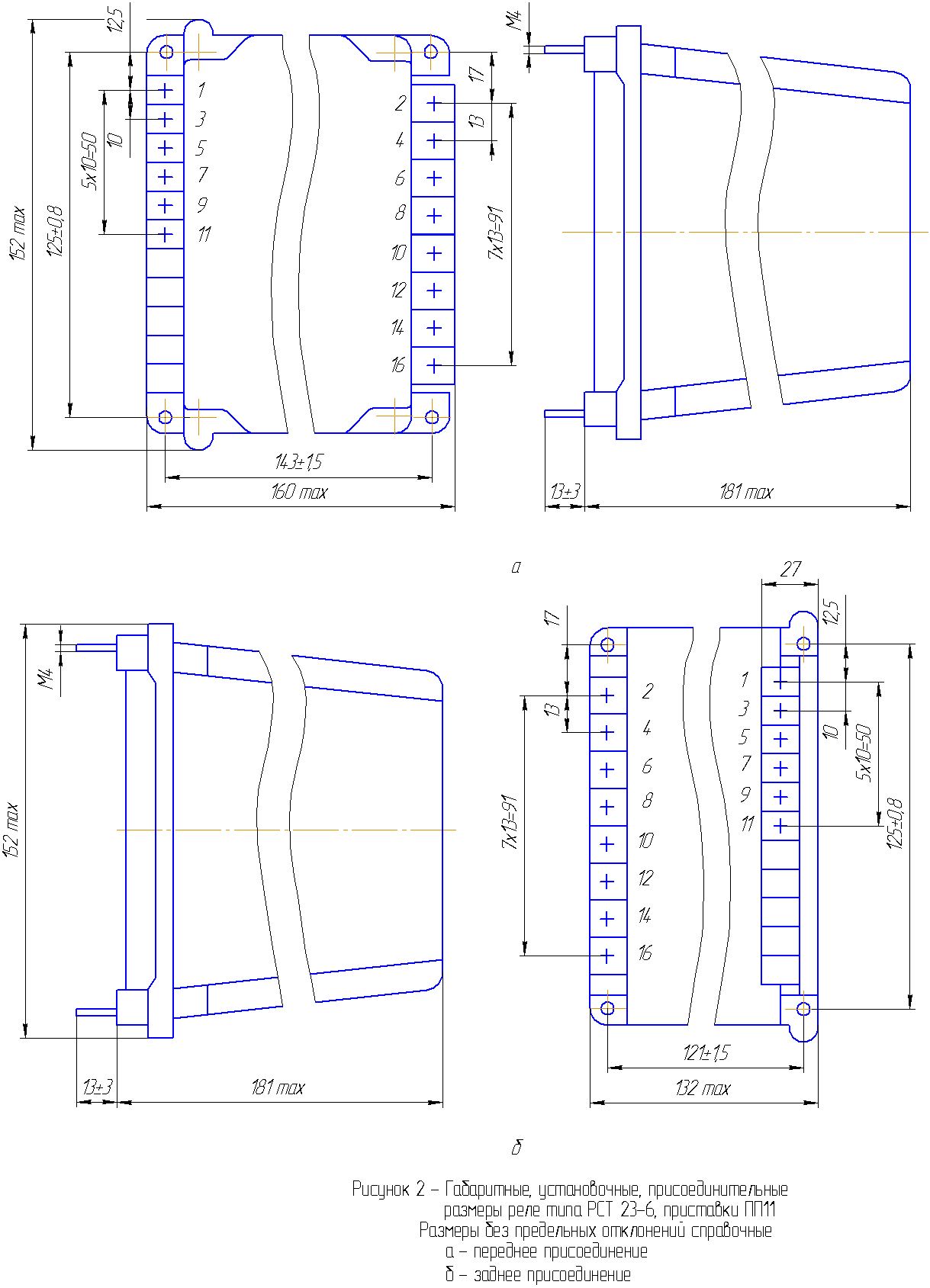

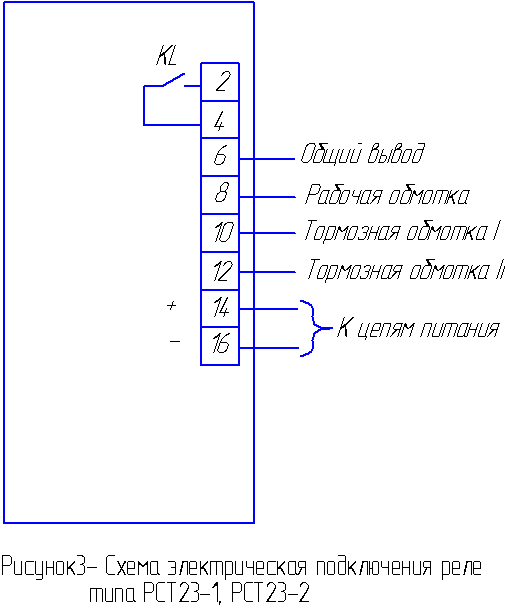

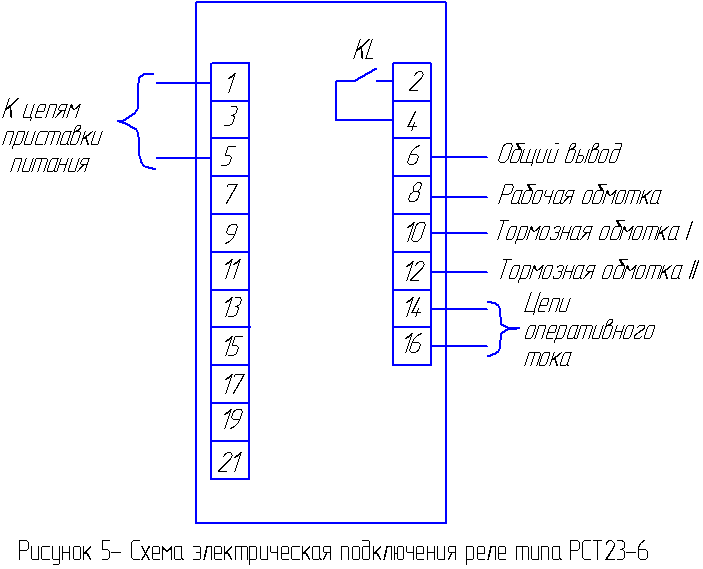

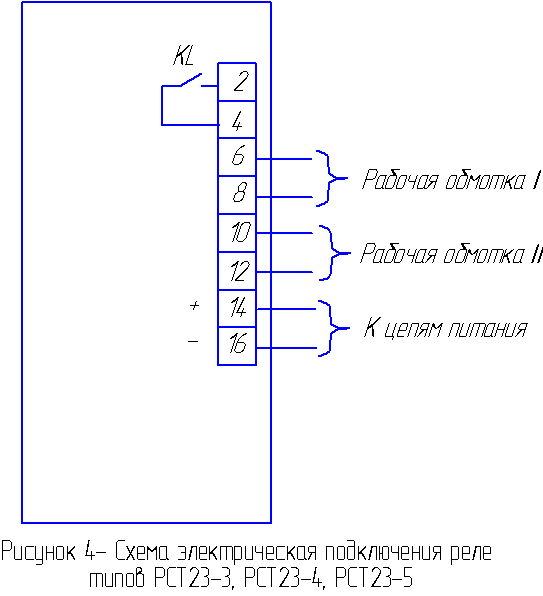

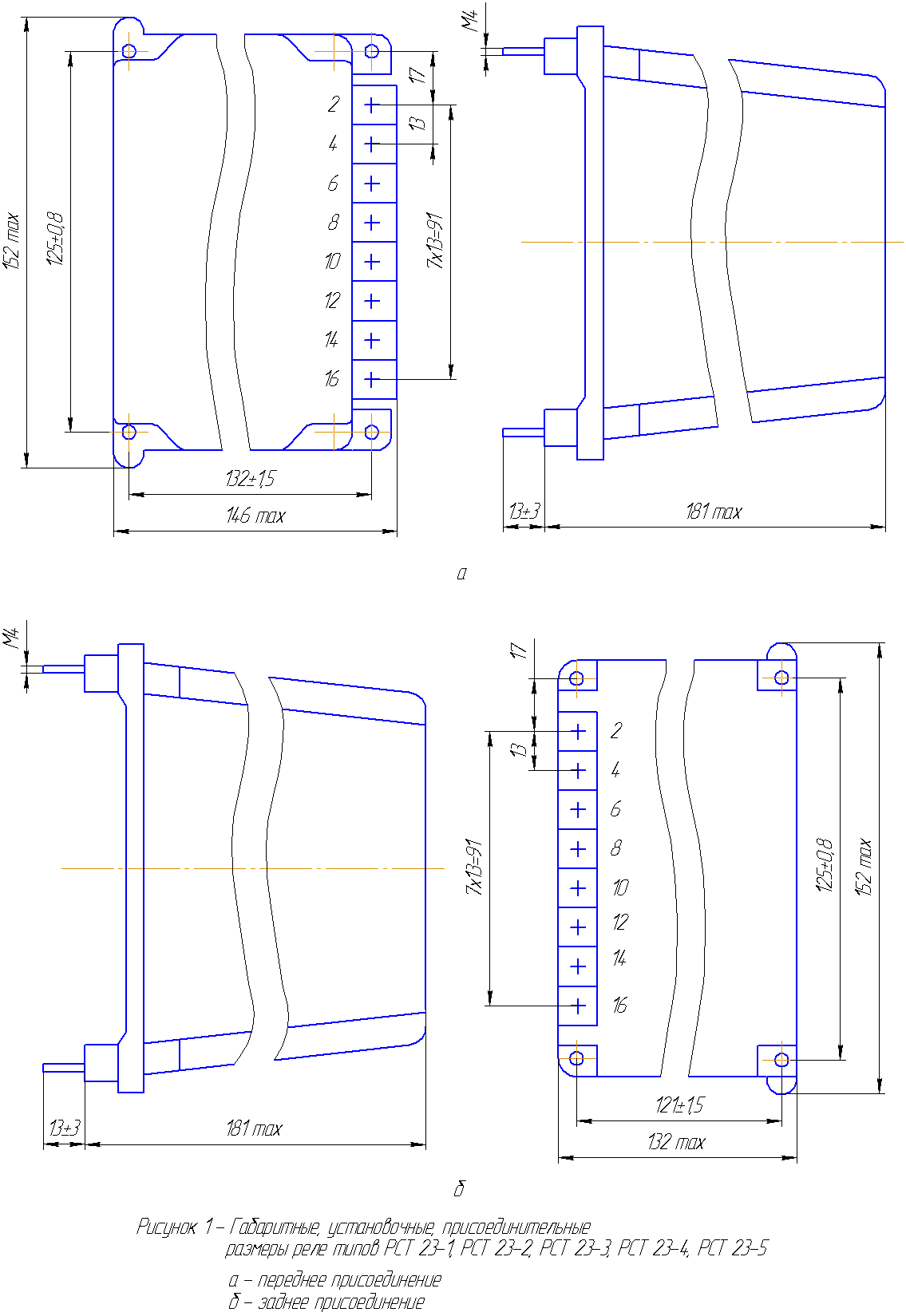

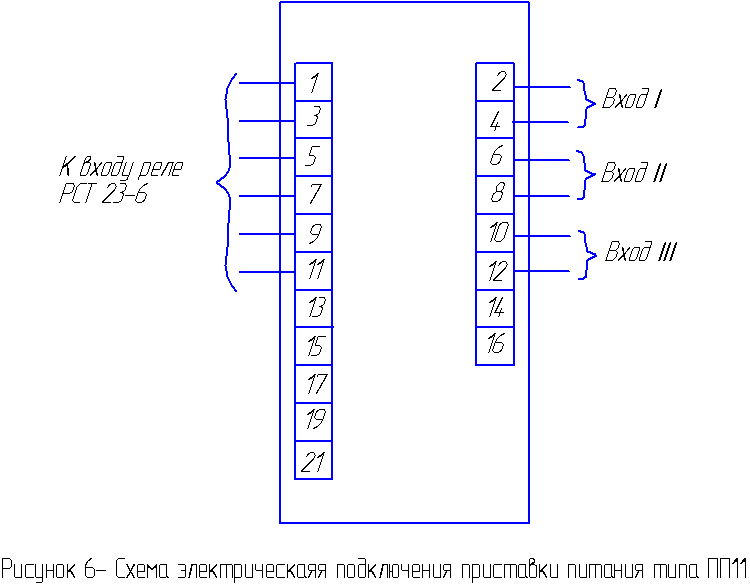

Схемы подключения реле серии РСТ-23:
