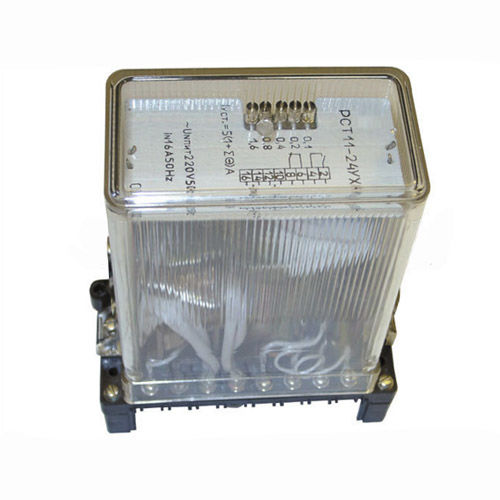

РСТ 11, РСТ 12, РСТ 13, РСТ 14 (максилального тока статические)

Назначение:

Реле РСТ 11, РСТ 12, РСТ 13, РСТ 14 предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 20 °С до + 55 °С.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением3 g в диапазоне частот от 5 до 15 Гц,1 g в диапазоне частот от 15 до 100 Гц

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные:

Тип реле	Номи-нальная частота, Гц	Класс точ-ности	Напряжение питания, 220 В	Диапазон уставок	Номи-нальный ток, А
РСТ 11-04	50	7,5	перем.	0,05 - 0,2	0,4
РСТ 12-04	60		перем.
РСТ 13-04	50		пост.
РСТ 14-04	60		пост.
РСТ 11-09	50	5,0	перем.	0,15 - 0,6	6,3
РСТ 12-09	60		перем.
РСТ 13-09	50		пост.
РСТ 14-09	60		пост.
РСТ 11-14	50		перем.	0,5 - 2
РСТ 12-14	60		перем.
РСТ 13-14	50		пост.
РСТ 14-14	60		пост.
РСТ 11-19	50		перем.	1,5 - 6	10
РСТ 12-19	60		перем.
РСТ 13-19	50		пост.
РСТ 14-19	60		пост
РСТ 11-24	50		перем	5 - 20	16
РСТ 12-24	60		перем.
РСТ 13-24	50	5,0	пост.
РСТ 14-24	60		пост.
РСТ 11-29	50		перем.	15 - 60
РСТ 12-29	60		перем.
РСТ 13-29	50		пост.
РСТ 14-29	60		пост.
РСТ 11-32	50		перем.	30 - 120
РСТ 12-32	60		перем.
РСТ 13-32	50		пост.
РСТ 14-32	60		пост.

Время срабатывания реле, с, не более:
- при токе, равном 1,2 Iср	0,06
- при токе, равном 3 Iср	0,035
Коэффциенит возврата реле, не менее	0,9
Контакты реле	1 замыкающий,
	1 размыкающий

Коммутационная способность контактов реле:
- при напряжении от 24 до 250 В или токе не более 1 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт	30
- при напряжении от 24 до 250 В или токе не более 2 А в цепях переменного тока с коэффициентом мощности не менее 0,4, ВА	250
Коммутационная износостойкость, циклы ВО	12500
Потребляемая мощность по цепи питания
РСТ 13, РСТ 14, Вт, не более:
в нормальном режиме	7
в режиме срабатывания	8,5
РСТ 11, РСТ 12, ВА, не более:
в нормальном режиме	7
в режиме срабатывания	8,5
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом)
Габаритные размеры, мм, не более	66 х 152 х 181
Масса реле, кг, не более	1,0

Конструкция:

Все элементы схемы реле, кроме балластных резисторов смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.

Структура условного обозначения РСТ ХХ-ХХ-Х Х4:

РСТ - реле статическое тока;
ХХ - порядковый номер разработки:
     11 - для частоты 50 Гц и оперативного переменного тока;
     12 - для частоты 60 Гц и оперативного переменного тока;
     13 - для частоты 50 Гц и оперативного постоянного тока;
     14 - для частоты 60 Гц и оперативного постоянного тока;
ХХ - максимальная уставка по току:
     04 - 0,2 А;
     09 - 0,6 А;
     14 - 2 А;
     19 - 6 А;
     24 - 20 А;
     29 - 60 А;
     32 - 120 А;
Х - вид и способ присоединения внешних проводников:
     1 - переднее присоединение с винтовыми зажимами;
     5 - заднее присоединение с винтовыми зажимами;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-647.011-84.

Таблица типоисполнений РСТ 11, РСТ 12, РСТ 13, РСТ 14

Тип реле*	Пределы уставки на ток срабатывания, А	Hоминальный ток, А	Мощность, потребляемая реле при токе минимальной уставки, VA
РСТ-11-04-х	0,05-0,2	0,4	0,1
РСТ-11-09-х	0,15-0,6	6,3	0,1
РСТ-11-14-х	0,5–2,0	6,3	0,1
РСТ-11-19-х	1,5–2,0	10	0,2
РСТ-11-24-х	5-20	16	0,2
РСТ-11-29-х	15-60	16	0,8
РСТ-11-32-х	30-120	16	2,4
РСТ-13-04-х	0,05-0,2	0,4	0,1
РСТ-13-09-х	0,15-0,6	6,3	0,1
РСТ-13-14-х	0,5–2,0	6,3	0,1
РСТ-13-19-х	1,5–6,0	10	0,2
РСТ-13-24-х	5-20	16	0,2
РСТ-13-29-х	15-60	16	0,8
РСТ-13-32-х	30-120	16	2,4
РСТ-12-04-х	0,05-0,2	0,4	0,1
РСТ-12-09-х	0,15-0,6	6,3	0,1
РСТ-12-14-х	0,5–2,0	6,3	0,1
РСТ-12-19-х	1,5–6,0	10	0,2
РСТ-12-24-х	5-20	16	0,2
РСТ-12-29-х	15-60	16	0,8
РСТ-12-32-х	30-120	16	2,4
РСТ-14-04-х	0,05-0,2	0,4	0,1
РСТ-14-09-х	0,15-0,6	6,3	0,1
РСТ-14-14-х	0,5–2,0	6,3	0,1
РСТ-14-19-х	1,5–6,0	10	0,2
РСТ-14-24-х	5-20	16	0,2
РСТ-14-29-х	15-60	16	0,8
РСТ-14-32-х	30-120	16	2,4

* Пятая цифра в обозначении типа: "1" - переднее, "5" - заднее присоединение (пишется через " - ").

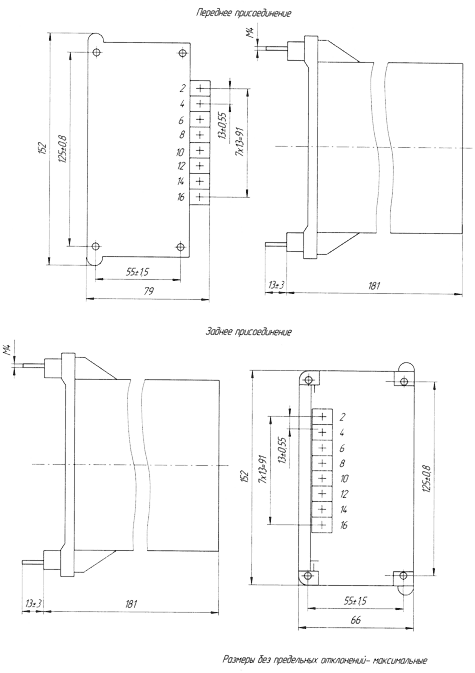

Габаритные размеры РСТ 11, РСТ 12, РСТ 13, РСТ 14:

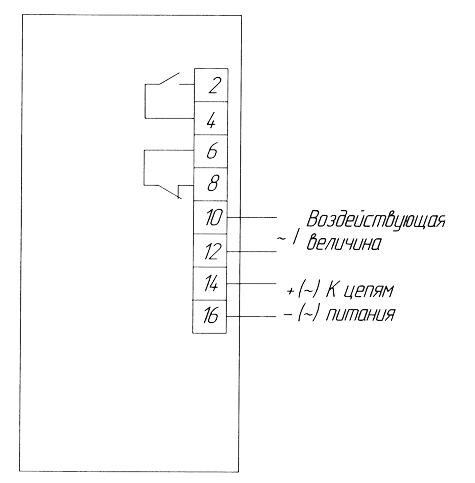

Схема присоединения РСТ 11, РСТ 12, РСТ 13, РСТ 14:
