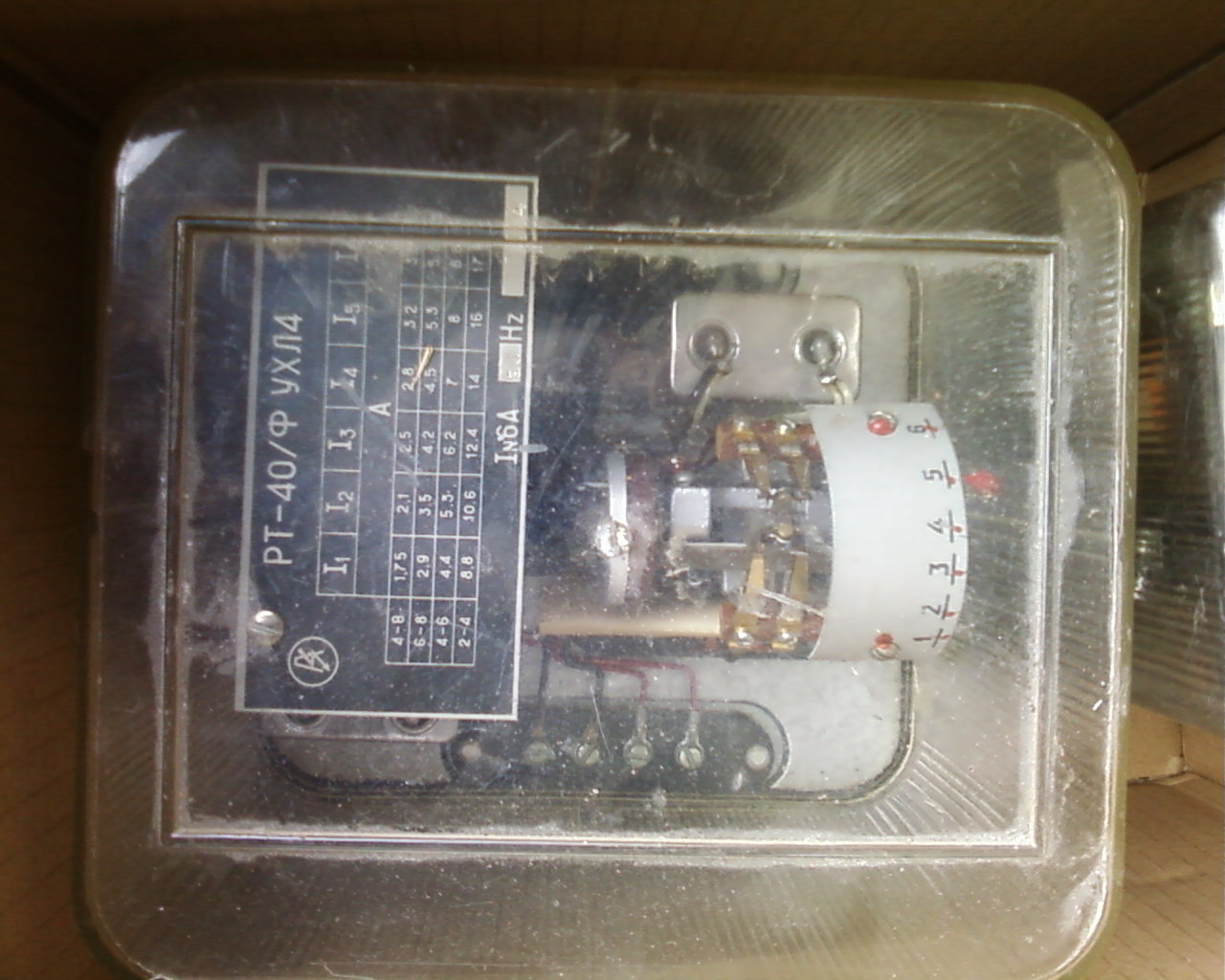

РТ 40/Ф (максимального тока с загрублением от высших гармоник)

Назначение:

Реле тока мгновенного действия типа РТ 40/Ф применяется в схемах защиты установок переменного тока реагирующие на повышение тока, в тех случаях, когда требуется загрубление защиты при появлении высших гармоник тока.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С.

Группа механического исполнения М39 по ГОСТ 17516.1-90.

Основные параметры:

Номинальный ток, А	6,3
Пределы уставок тока срабатывания реле, А:
зажимы 4-8 (I диапазон ) зажимы 6-8 (II диапазон) зажимы 4-6 (III диапазон) зажимы 2-4 (IV диапазон)	от 1,75 до 3,5 от 2,9 до 5,8 от 4,4 до 8,8 от 8,8 до 17,6
Термическая устойчивость при длительном протекании тока, А, равного	6,93
Номинальная частота, Гц	50 или 60

Технические данные:

Коэффициент возврата реле на любой уставке, не менее	0,8
Время срабатывания, с:
при I = 1,2 Iуст при I = 3 Iуст	0,15 0,05
Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, с, не более	0,10
Количество контактов:	1 замыкающий, 1 размыкающий
Минимальный ток, коммутируемый контактами реле при напряжении 24 В, А	0,1
Увеличение токов срабатывания при частоте 150 или 180 Гц, раз, не менее	8
Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А:
в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА	60 300
Коммутационная износостойкость, циклы ВО	1250
Мощность, потребляемая реле при токе минимальной уставки, ВА:
I, II, III диапазоны IV диапазон	0,5 1,0
Габаритные размеры, мм, не более	179 х 218 х 170
Масса реле, кг, не более	3,5

Структура условного обозначения РТ 40/Ф Х4:

РТ - реле тока;
40 - номер разработки;
Ф - фильтровое;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-523.484-78

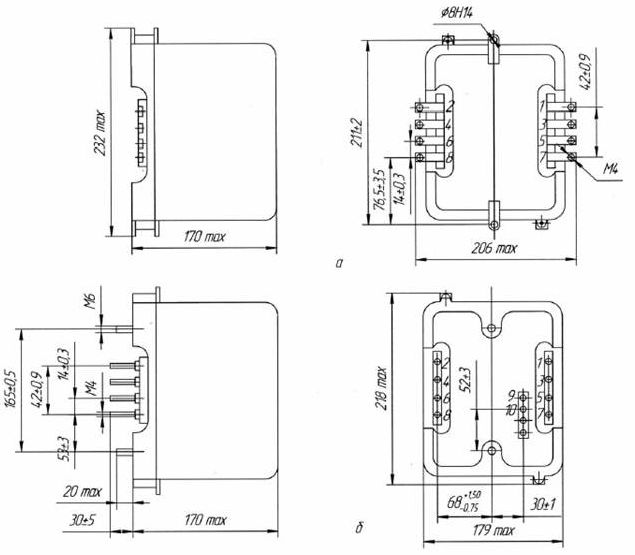

Габаритные и установочные размеры:

а - переднее присоединение;
б - заднее присоединение;

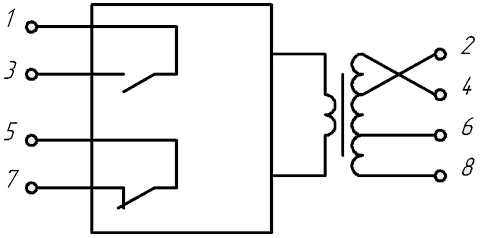

Схема присоединения:
