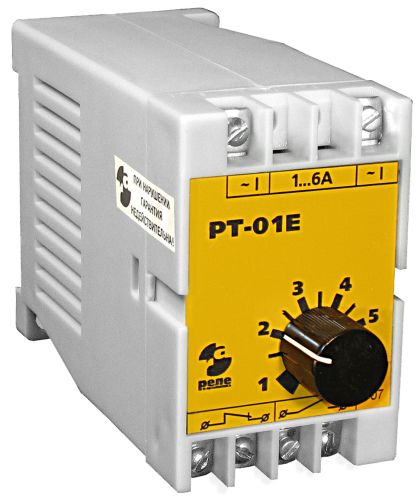

РТ-01Е

Назначение:

Реле тока РТ-01E предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических систем.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20 до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс. Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку или на плоскость.

Технические характеристики:

Параметр	Значение
Питание	от контролируемой цепи
Потребляемая мощность	не более 1.5Вт
Диапазон контролируемых токов	1…6А
Тип датчика	встроенный трансформатор тока
Регулировка порога срабатывания	потенциометр
Погрешность установки	не более 5%
Средняя основная погрешность	не более 5%
Погрешность от изменения температуры на 1°С, не более	0.1%
Время срабатывания реле при превышении установленного значения тока	не более 0.05с
Время повторной готовности	не более 0.2с
Коэффициент возврата	не менее 0.9
Число и род контактов	1 замыкающий + 1 размыкающий
Номинальный ток	5А
Коммутируемое напряжение	220V AC/24V DC
Механическая износостойкость	5х105 циклов ВО
Электрическая износостойкость	1х105 циклов ВО
Диапазон рабочих температур	-20…+45°С
Диапазон температур хранения	-40…+80°С
Рабочее положение	произвольное
Крепление реле	на DIN-рейку, на плоскость
Защита	IP 40 со стороны лицевой панели
Максимальное сечение присоединяемых проводов	2.5 мм2 / с гильзой 1.5 мм2
Габаритные размеры	45х70х100 мм
Вес реле	0.3 кг

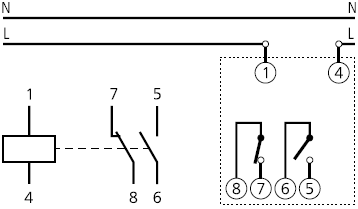

Схема подключения:

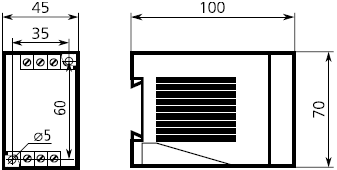

Габаритные размеры:
