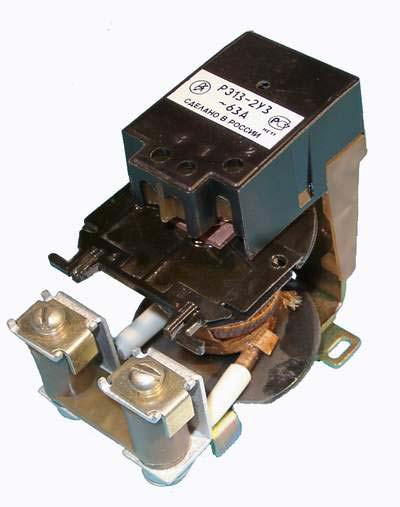

Назначение:

Реле РЭ 13-2 предназначены для защиты от перегрузок асинхронных двигателей с короткозамкнутым ротором, работающих в повторно-кратковременном режиме, в качестве максимальных реле тока с нормированным коэффициентом возврата.

Реле РЭ 13-5 предназначены для применения в схемах НКУ постоянного тока в качестве минимальных реле тока с нормированным коэффициентом возврата.

Технические характеристики:

Номинальный ток контактов, А	6
Наименьший рабочий ток контактов, А	0,01
Наименьшее рабочее напряжение контактов, В	24
Вид и количество контактов	1 переключающий контакт
Разброс тока срабатывания, %, не более	±15
Время срабатывания РЭ 13-2 и время возврата РЭ 13-5 (кратность тока по отношению к току уставки не менее 1,5)	0,08
Допустимые режимы работы: РЭ 13-2РЭ 13-5	кратковременный повторно-кратковременный (ПВ 40%) продолжительный прерывисто-продолжительный кратковременный повторно-кратковременный (ПВ 40%)
Температура окружающего воздуха, °С	от -40 до +55 (допускается транспортирование, хранение, в том числе и эксплуатационное при -60 )
Высота над уровнем моря, м, не более	2000*
Рабочее положение в пространстве	на вертикальной установочной плоскости (допустимое отклонение от рабочего положения до 5° в любую сторону)
Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛ3.1 по ГОСТ 15150-69)	УЗиТЗ

* Все исполнения реле допускают работу на высоте от 2000 до 4300 м при температуре окружающей среды не более 35 °С в цепях с номинальным напряжением контактов до 220 В постоянного и переменного тока частоты 50 и 60 Гц.

Тип реле	Назначение реле	Вид стабильности	Род тока входной цепи	Номинальный ток, А	Коэффи- циент возврата	Диапазон уставки тока срабатывания в % от номи- нального	Максимально допустимая частоты включений в час	Механическая износостойкость, млн. циклов ВО, не менее
РЭ 13-2	Максимальное реле тока	Одностабильное	Переменный	0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630 частоты 50	Не менее 0,65	70...200	600	4
РЭ 13-5	Минимальное реле тока		Постоянный	0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630	Не менее 0,7	30...65; 60...150	1200	16
РЭ 13-5	Минимальное реле тока		Постоянный	1250	Не менее 0,7	60... 150	1200	16

Структура условного обозначения типоисполнения реле напряжения РЭ 13

РЭ 13-ХХ3	Условное обозначение серии
РЭ 13-ХХ3	Условное обозначение вида реле: 3 - реле тока с нормированным коэффициентом возврата
РЭ 13-ХХ3	Условная характеристика реле: 2 - максимальное реле тока, одностабильное; переменного тока; 5 - минимальное реле тока, одностабильное; постоянного тока
РЭ 13-ХХ3	Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата; Т - для тропического климата
РЭ 13-Х3	Категория размещения по ГОСТ 15150-69

Типоисполнения и технические данные реле РЭ 13-2, РЭ 13-5

Тип реле	Назначение реле	Род тока входной цепи	Коэффициент возврата, не менее	Номинальный ток катушки, А	Диапазон уставки тока срабатывания, % от Iн
РЭ 13-2	Масимальное реле тока	Переменный	0,65	0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630 частоты 50 и 60 Гц	70 - 200
РЭ 13-5	Минимальное реле тока	Постоянный	0,7	0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630	30 - 65 60 - 150
РЭ 13-5	Минимальное реле тока	Постоянный	0,7	1250	60 - 150

Габаритные размеры РЭ13

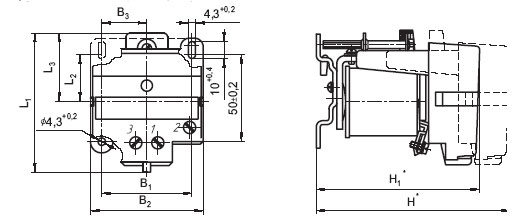

Габаритные, установочные размеры реле тока РЭ 13 на номинальные токи 0,6÷10 А

* Величина Н1 соответствует минимальной уставке срабатывания величина Н - максимальной.

Тип реле	Способ присоединения	Размеры, не более, мм								Масса, не более, кг
Тип реле	Способ присоединения	B1	B2	B3	L1	L2	L3	H1	H1 min	Масса, не более, кг
РЭ 13-2	переднее	35±0,2	45+2	17,5	80	24	40	105	85	0,55
РЭ 13-5	переднее	52±0,2	65	26	90+5	25	52	120	100	1

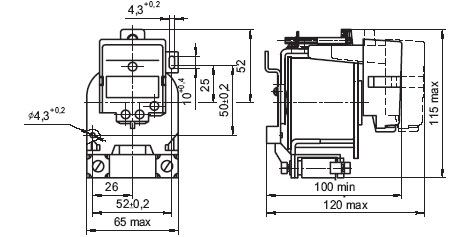

Габаритные, установочные размеры реле тока РЭ 13 на номинальные токи 16÷63 А

* Размер 100 min соответствует минимальной уставке срабатывания, размер 120 max- максимальной.

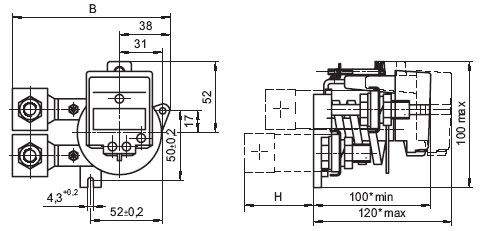

Габаритные, установочные размеры и масса реле РЭ 13 на нoминальный ток 100÷630 А

* Размер 100 min соответствует минимальной уставке срабатывания, размер 120 max - максимальной.

Тип реле	Номинальный ток катушки, А	Способ присоединения	Размеры, не более, мм		Масса, не более, кг
			B	H
РЭ 13-2	100	переднее	110	-	0.8
	160		115
	250, 320		120		0.95
	400		150		1.2
	630		170
	100	заднее	90	90	0.95
	160			95
	250, 320		95	120	1.1
	400		105		1.45
	630		140	135
РЭ 13-5	100	переднее	110	-	1.05
	160		115
	250, 320		120		1.2
	400		150		1.45
	630		170

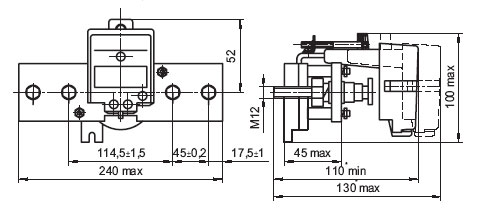

Габаритные, установочные размеры и масса реле тока РЭ 13-5 на номинальный ток 1250 А переднего присоединения

*Размер 110 min соответствует минимальной уставке срабатывания, размер 130 max - максимальной.
