РЭМ65

















Назначение:

Реле электромагнитные постоянного тока типа РЭМ 65 предназначены для коммутации цепей в схемах автоматического управления электроприводами постоянного тока напряжением до 320 В судового электрооборудования. ТУ 16-647.030-85



Условия эксплуатации:

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 40 до 60°С.
Относительная влажность не более 98% при температуре окружающего воздуха 35°С без конденсации влаги.
Среда, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих антикоррозийные покрытия и изоляцию, невзрывоопасная.

 Вибрация в диапазоне частот от 4 до 35 Гц при ускорении 19,62 м/с² (2 g).
 Одиночные удары в любом направлении с ускорением 9810 м/с² (1000 g) с длительностью импульса до 2 мс.
 Наклоны в любую сторону на угол не более 45°С с периодом колебаний 3 - 14 с.
 Реле для внутрироссийских и экспортных поставок соответствуют ТУ 16-647.030-85. ТУ 16-647.030-85



Технические характеристики:

Номинальный ток контактов, А	10
Номинальный ток цепи управления, А	2,5, 5, 10, 15, 25, 50, 100
Присоединение проводников к контактам и катушкам	переднее
Вид и количество контактов	1 переключающий
Механическая износостойкость реле, циклов ВО, не менее:	10 000
Габаритные размеры, мм:      на токи: 2,5, 5 А      на токи: 10-100 А	145х65х100  145х65х135
Масса, кг, не более	1,5

Реле допускают регулировку тока срабатывания в пределах от 150% до 370% номинального тока катушки.

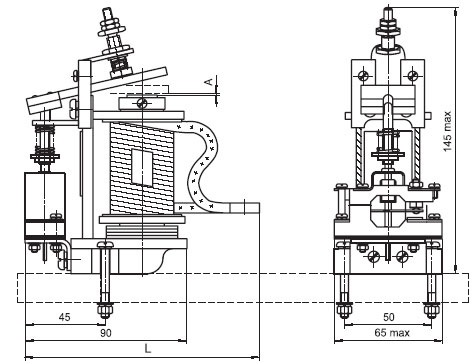

Габаритные и установочные размеры:



Номинальный ток, А	Размер L, мм
2,5; 5,0	100 max
10; 15; 25; 50; 100	135 max
