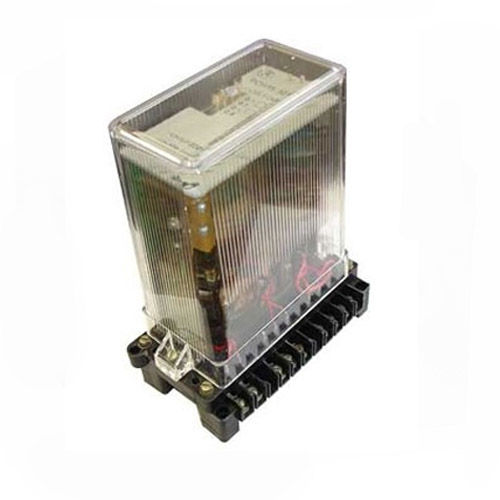

РСН

PCH 11, PCH 12, PCH 18

Назначение:

Реле напряжения постоянного тока типа РСН 11 применяется в схемах контроля изоляции цепей постоянного тока напряжением до 220 В.

Реле напряжения максимальные типа РСН 12 и реле напряжения минимальные типа РСН 18 предназначены для контроля уровня напряжения постоянного тока в электрических ycтановках.

Реле предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Гц, 1 g в диапазоне частот от 15 до 100 Гц

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические характеристики:

Тип реле	Уставки по напряжению срабатывания, В	Коэффи-циент возврата	Номинальное напряжение, В		Номинальная частота переменного тока, Гц
Тип реле	Уставки по напряжению срабатывания, В	Коэффи-циент возврата	переменного тока вспомога-тельной воздейству-ющей величины	постоян-ного тока основной воздейст-вующей величины	Номинальная частота переменного тока, Гц
РСН 11	1,4; 3,2; 6,4; 16; 32	не менее 0,8	220	¾	50 или 60
РСН 12	диапазон (180 - 245)	не менее 0,95	¾	220	¾
РСН 18		не более 1,05

Время замыкания замыкающего контакта реле типов РСН 11 и РСН 12 при напряжении, равном 1,2 Uср,с, не более	0,03
Время замыкания размыкающего контакта реле типа РСН 18 при уменьшении напряжения с 1,2 Uср до нуля, с, не более:	0,05
Способ регулирования уставок реле типов РСН 12, РСН 18	дискретный
Ступень регулирования реле типов РСН 12, РСН 18, В	5
Коммутационная способность контактов реле:
при напряжении от 24 до 250 В или токе не более 1 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с, Вт при напряжении от 24 до 250 В или токе не более 2 А в цепях переменного тока с коэффициентом мощности не менее 0,4, ВА	30 250
Коммутационная износостойкость, циклы ВО	12500
Мощность, потребляемая реле:
от источника основной воздействующей величины при срабатывании, Вт, не более: - для реле типа РСН 11 - для реле типов РСН 12, РСН 18	0,2 6,5
от источника вспомогательной воздействующей величины в номинальном режиме реле типа РСН 11, ВА, не более	6,5
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом)
Габаритные размеры, мм, не более	66 х 152 х 181
Масса реле, кг, не более	1,0

Структура условного обозначения РСН ХХ-Х Х4:

РСН - реле статическое напряжения;
ХХ - порядковый номер разработки: 11, 12, 18;
Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами;
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-647.008-84

Таблица типоисполнений :

Тип реле*	Уставки по напряжению срабатывания, В	Контакты реле
РСН 11-х	1,4; 3,2; 6,4; 16; 32	1 замыкающий
РСН 12-х	диапазон (180 - 245)	1 замыкающий,
РСН 18-х		1 размыкающ

* Третья цифра в обозначении типа: "1" - переднее, "5" - заднее присоединение.

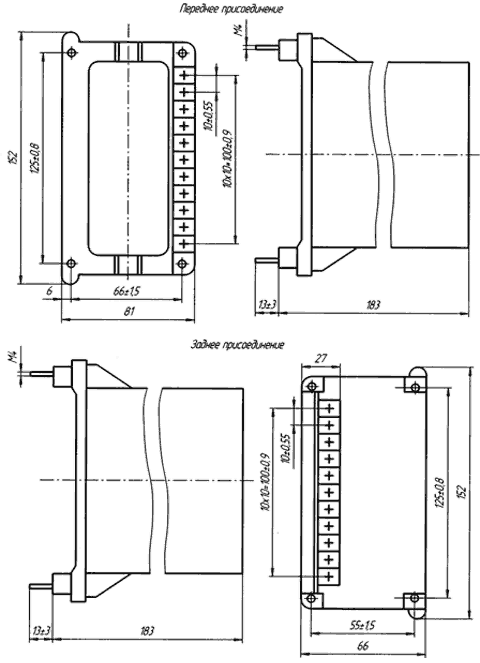

Габаритные размеры :

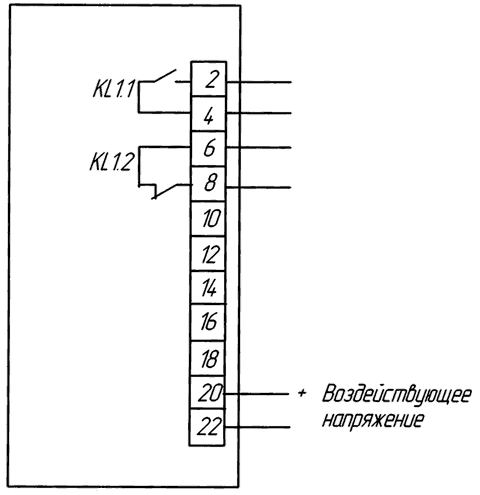

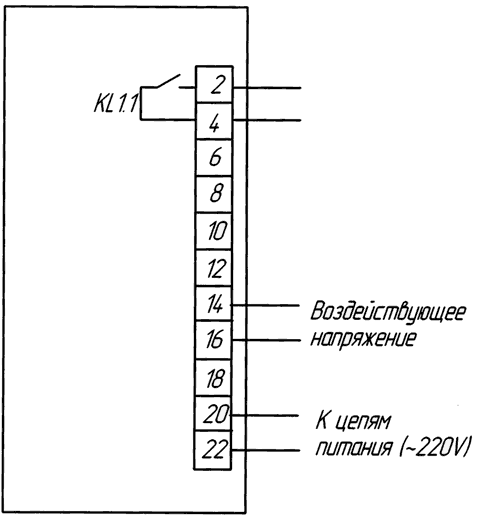

Схема присоединения :

РСН-11 РСН-12, РСН-18
