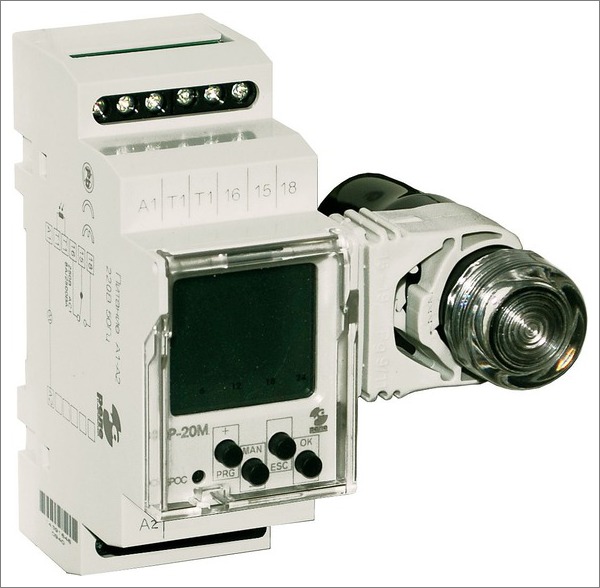

Фотореле

ФР-20М (с недельным таймером)

Назначение:

Фотореле с недельным таймером ФР-20М предназначено для управления освещением в зависимости от интенсивности окружающего освещения и реального времени в дневном и недельном режиме и применяются в схемах автоматики как комплектующие изделия. Реле выполнены на современной элементной базе.

Условия эксплуатации:

Диапазон рабочих температур - от -20°С до +55°С.

Допустимые колебания напряжения питания - от 0.85 до 1.1 номинального значения.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Технические характеристики:

Параметр	Значение
Напряжение питания, В	220
Номинальная частота питающей сети, Гц	50
Потребляемая мощность, не более, В·А	14
Допуск напряжения питания, %	-15 ... +10
Резерв хода реального времени	есть
Переход на зимнее/летнее время	автоматический
Резерв хода при отключении питания, лет	3
Точность хода, с/сутки, при23°C	макс. ±1
Минимальный интервал коммутации, мин	1
Срок хранения данных программы, лет, не менее	10
Количество ячеек памяти	100
Режим программ	дневной, недельный
Отображение данных	ЖК дисплей с подсветкой
Контролируемый уровень освещенности, Лк	1…50000
Максимальная длина проводов датчика, м	50
Количество контактов	1 переключающий
Номинальный ток, А	8
Коммутируемая мощность, В·А / Вт	2500 / 240
Коммутируемое напряжение, переменный / постоянный ток, В	250 / 24
Минимальная коммутируемая мощность, мВт	500
Механическая износостойкость, циклов ВО, не менее	3x107
Электрическая износостойкость, циклов ВО, не менее	0.7x105
Диапазон рабочих температур, C	-20.. +55
Диапазон температур хранения, °C	-30.. +70
Рабочее положение	произвольное
Способ установки	монтаж на DIN-рейку
Степень защиты	IP 20
Максимальное сечение присоединяемых проводов, мм2, без гильзы / с гильзой	макс. 2x2.5, макс. 1x4 / макс. 1x2.5, макс. 2x1.5
Габаритные размеры, мм, электронного блока / датчика	90 x 36 x 64 / 23х89
Вес электронного блока / датчика, кг	0.110 / 0.02

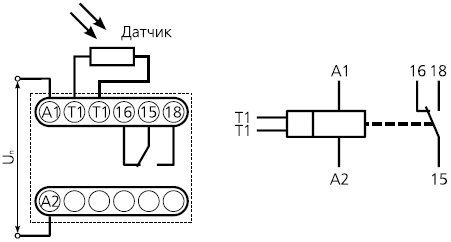

Схема подключения:

Габаритные размеры:
