Однофазные однотарифные электросчетчики серии СЕ 200

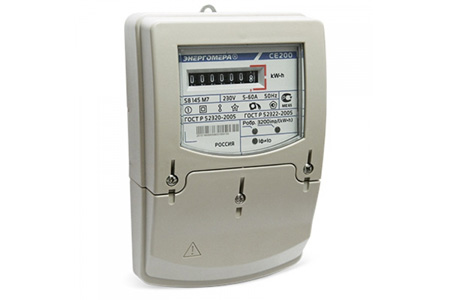

CE200-S8

Описание:

ТУ 4228-056-22136119-2006
Однофазный 2-х элементный электросчетчик серии «СЕ».
Устанавливается на щиток.
Предназначен для измерения активной энергии в однофазных цепях переменного тока.
Максимальная защита от манипуляций с подключением. Максимальная защита от воздействия постоянного и переменного магнитного поля.



Нормативно-правовое обеспечение:

• Соответствует ГОСТ Р 52320-2005.
• Соответствует ГОСТ Р 52322-2005.
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.



Структура условного обозначения СЕ200 X X X X X:

Х - Тип корпуса:
      S8 - для установки на щиток.

Х - Класс точности по ГОСТ Р 52322-2005:
      1 - 1

Х - Номинальное напряжение:
      4 - 230В

Х - Базовый (максимальный) ток:
      5 - 5 (60)А;

Х - Тип отсчетного механизма:
      М7 - механический.



Технические характеристики:

Показатели	Величины
Класс точности	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	220
Базовый (максимальный) ток, А	5 (60)
Стартовый ток (чувствительность), % от Iбаз, А	0,2
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9 (0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч	1600; 3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С	от -40 до 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С	от -30 до 70
Габаритные размеры, не более, мм	200 х 125 х 75
Масса, не более, кг	1



Особенности электросчетчика:

• Повышенная защита от хищений.
• Два измерительных элемента.
• Малое собственное энергопотребление.
• Наличие стандартного и оптического телеметрического выхода.
• Световой индикатор работы.
• Наличие в счетчике механического или электронного сумматора.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
• Максимальная защита от воздействия постоянного и переменного магнитного поля.



Характеристики надежности:

• Минимальная наработка на отказ — 160 000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

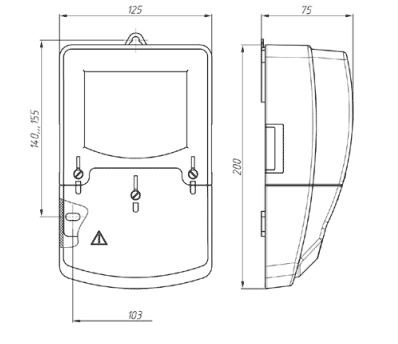

Габаритные размеры:
