Блоки резисторов



БК 12

Назначение:

Блоки резисторов крановые модернизированные специальные БК12 предназначены для пуска, регулирования скорости и торможения крановых электродвигателей постоянного / переменного тока.



Классификация:

Блоки резисторов классифицируются по климатическому исполнению и категории размещения.

Структура условного обозначения БК12  [*][*]:

БК       —    блок резисторов с элементами из константановой и нихромовой (фехралевой) проволоки;
12        —    максимальное число резистивных элементов в блоке;
 [*][*]     —    климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УХЛЗ.



Особенности конструкции:

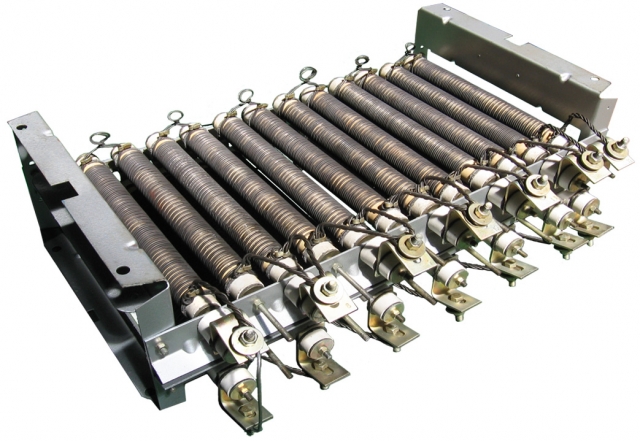

Блок представляет собой конструкцию открытого исполнения, состоящую из каркаса; резисторов (резисторных элементов) на керамических изоляторах; внешних контактных зажимов; внутренних электрических соединений, выполненных из неизолированных медных проводников.
Фарфоровые цилиндрические изоляторы, отделяющие внешние зажимы и резисторы от каркаса, обеспечивают изоляцию в блоке.
При работе блока ток через коммутационные выводы протекает по резисторным элементам, выделяемое тепло рассеивается потоками воздуха.
Максимальное количество зажимов для БК12 - 24.

Внешние контактные зажимы блоков рассчитаны на присоединение не более двух проводов (кабелей) с медными или алюминиевыми жилами, оконцованных наконечниками.
Блоки должны устанавливаться в закрытых шкафах управления так, чтобы исключить возможность случайного прикосновения человека к неизолированным токоведущим или нагретым при работе частям, а также повреждения от повышенной температуры или загорания находящихся вблизи предметов.
Рекомендуется устанавливать один над другим не более четырех блоков, надежно закрепив их болтами М10.
При установке более четырех блоков расстояние между блоками не менее 120 мм, расстояние от пола до первого блока не менее 150 мм.
Длительный ток третьего и четвертого блоков должен быть снижен на 10% относительно значений, указанных на табличке блока.

Блоки БК12 имеют исполнения нестандартных блоков с 107 по 200 с набором резисторов от 4 до 12 и различными значениями сопротивлений ступеней.



Условия эксплуатации:

- окружающая среда не взрыво- и не пожароопасная, не содержащая газов и паров, разрушающих металл и изоляцию, не содержащая токопроводящей пыли и водяных паров;
- группа механического исполнения М3  без многократных ударов;
- степень защиты IP00.
Эксплуатация и обслуживание блоков должны производиться в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Блоки по способу защиты человека от поражения электрическим током относятся к классу 0.
Вероятность возникновения пожара от блока не более 10-6 в год.
Блоки соответствуют требованиям ТУ У31.2.



Технические данные:

Номинальное напряжение, В;
   постоянного тока..............................................................до 440
   переменного тока частотой до 60 Гц...................................до 660
Номинальный режим работы.................................................продолжительный
Режимы работы...................................................................продолжительный, кратковременный; повторно-кратковременный
Превышение температуры проволочных
и ленточных резисторов, °С, не более....................................350
Превышение температуры внешних
выводов, 0 С, не более    ......................................................95
Расстояние между токоведущими
частями и каркасом, мм, не менее..........................................8
Сопротивление изоляции блоков между
токоведущими частями и каркасом в холодном
состоянии, МОм, не менее.....................................................10

Масса блоков, кг, не более.....................................................20,8



Наименование блока	Длит. ток, А.	Сопротивление ступеней, Ом.						Выводы
1.ИРАК 434331.003–01	8,5	1–2 2–3 4,4	3–4 4–5 4,4	5–6 6–7 4,4	7–8 8–9 4,4	9–10 10–11 4,4	11–12 4,4	12
2.ИРАК 434331.003–02	21,2	0,7	0,7	0,7	0,7	0,7	1,4	12
З.ИРАК 434331.003–03	18,3	0,975	0,975	0,975	0,975	0,975	0,975	12
4.ИРАК 434331.003–04	14,5	1,45	1,45	1,45	1,45	1,45	2,9	12
5.ИРАК 434331.003–05	13,0	1,95	1,95	1,95	1,95	1,95	3,9	12
6.ИРАК 434331.003–06	10,7	2,8	2,8	2,8	2,8	2,8	5,6	12



Наименование блока	Длит. ток, А.	Сопротивление ступеней, Ом.							Выводы
7.ИРАК434331.003–07	14,0	Р1Р5 1,89	Р5-Р6 16,4	РЗ-Р6 3,47	Р2-Р4 0,75	Р4-Р6 9,0			6
8.ИРАК434331.003–08	20,4	Р1-Р5 1,95	Р5-Р61 13,5	Р61-Р6 4,5	РЗ-Р6 4,2	Р2-Р4 0,625	Р4-Р62 6,3	Р62Р6 2,6	8
9.ИРАК434331–003-09		1–2 2,52	1–3 2,52	2–3 2,52					3
10.ИРАК434331.003–12	21,6	Р1-Р7 Р2-Р8 0,9	Р7-Р10 Р8-Р11 1,462	Р10-Р13 Р11-Р14 1,888	Р13-Р16 Р14Р16 9,4	Р13-Р16А 7,45	Р14-Р16А 7,45		10
11.ИРАК434331.003–13	21,6	РЗ-Р9 0.9	Р9-Р12 1,462	Р12-Р15 1,888	Р15-Р16 9,4	Р15-Р16А 7,45			6
12.ИРАК434331.003–14	14,4	Р2-Р5 Р1-Р4 0,488	Р5-Р6 Р4-Р7 0,974	Р8-Р11 Р7-Р10 1,75	Р11-Р14 Р10-Р13 3,5	Р14-Р16 Р13-Р16 10,75			11
13.ИРАК434331.003–15	14,4	РЗ-Р6 0,488	Р6-Р9 0,974	Р9-Р12 1,75	Р12-Р15 3,5	Р15-Р16 10,75			6
14.ИРАК434331.003–16	39	Р2-Р5 Р1-Р4 0,15	Р5-Р8 Р4-Р7 0,315	Р8-Р11 Р7-Р10 0,58	Р10-Р13 1,06	Р13-Р16 3,48			10
15.ИРАК434331.003–17	39	РЗ-Р6 0,15	Р6-Р9 0,315	Р9-Р12 0,58	Р11-Р14 1,06	Р12-Р15 1,06	Р14-Р16 3,48	Р15Р16 3,48	8
16.ИРАК434331.003–19	20,5	Р2-Р5 Р1-Р4 0,35	Р5-Р8 Р4-Р7 0,72	Р8-Р11 Р7-Р10 1,45	Р11-Р14 Р10-Р13 1,95	Р13 Р15 5,6			11
17.ИРАК434331.003–20	20,5	РЗ-Р6 0,35	Р6-Р9 0,72	Р9-Р12 1,45	Р12-Р15 1,95	Р14-Р17 Р15-Р18 5,6	Р16-Р19 Р17-Р19 5,8	Р18-Р19 5,8	9
18.ИРАК434331.003–26	39,0	Р1-Р4 0,175	Р4-Р7 0,35	Р7-Р10 0,7	Р10-Р13 1,4	Р11-Р14 1,4	Р13-Р15 4,5	Р14-Р15 4,5	8
19.ИРАК434331.003–27	9,6	55-Л22 11,2							2
20.ИРАК434331.003–28	3,5	24–93 83,4	55–93 55,6						3
21.ИРАК434331.003–29		Р1-Р11 Р3-Р31 Р8-Р21 0,3	Р11-Р12 Р31-Р32 Р21-Р22 0,6	Р12-Р13 Р32-Р33 Р22-Р23 1,45	Р13-Р24 Р23-Р24 Р33-Р24 5,0				11
22.ИРАК434331.003–30		1–2 27	2–3 27	3–4 27	4–5 27	5–6 27	6–7 27		7
23.ИРАК434331.003–31	15,7	Р1-Р4 Р2-Р5 1,665	Р3-Р6 1,665	Р4-Р7 Р6-Р8 2,2	Р6-Р9 2,2	148-ВТ 17,6	Р10-Р11 7		12
24.ИРАК434331.003–32	15,7	ВР1-ВР4 ВР2-ВР5 0,45	ВР3-ВР6 0,45	ВР4-ВР7 ВР7-ВР5 1,9	ВР6-ВР9 1,9	ВР3-Р10 ВР9-Р11 5,0	Р10-ВР12 8,0	Р11-ВР12 8,0	11
25.ИРАК434331.003–34	Р1-Р4 0,45	Р2-Р5 0,45	Р3-Р6 0,45	Р4-Р7 2,4	Р5-Р7 2,4	Р6-Р2 2,4			6
26.ИРАК434331.003–36	1–2 2–3 27,8	3–4 4–5 27,8	5–6 6–7 27,8	7–8 8–9 27,8	9–10 10–11 27,8	11–12 27,8			12
27.ИРАК434331.003–38	Р2-Р3 4,2	Р3-Р8 19,3							3
28.ИРАК434331.003–41	Р7-Р71 Р8-Р82 1,35	Р9-Р93 1,58	Р71-Р10 Р82-Р10 0,9	Р93-Р10 1,125	Р2-Р12 Р3-Р13 0,425	Р12-Р15 1,75	Р13-Р15 1,75		12
29.ИРАК434331.003–54	46-С3 25	20–41 18							4
30.ИРАК434331.003–65	Р1-Р5 1,95	Р5-Р61 11,6	Р61-Р6 5,8	Р2-Р4 0,724	Р4-Р62 7,29	Р62-Р7 1,41	Р3-Р8 4,75		9
31.ИРАК434331.003–68	Р1-Р4 Р2-Р5 0,6	Р4-Р7 Р5-Р8 1,46	Р7-Р10 Р8-Р11 3,29	Р10-Р13 5,6	Р11-Р14 5,6	Р13-Р16 18	Р14-Р17 18		11
32.ИРАК434331.003–69	Р3-Р6 0,6	Р6-Р9 1,46	Р9-Р12 3,29	Р12-Р15 5,6	Р15-Р18 18				11
33.ИРАК434331.003–81	57–58 24								2
34.ИРАК434331.003–82	Р1-Р4 Р2-Р5 0,3	Р4-Р7 0,6	Р5-Р8 0,6	Р7-Р10 1,45	Р8-Р11 1,45	Р10-Р13 1,45	Р11-Р14 1,45		10
35.ИРАК434331.003–83	Р3-Р6 0,3	Р6-Р9 0,6	Р9-Р12 1,45	Р12-Р15 1,45	50–51 5,85	57–58 55,6			9
36.ИРАК434331.003–84	ВР1-ВР2 ВР2-ВР5 0,45	ВР3-ВР6 0,45	ВР4-ВП7 ВР5-ВР8 1,9	ВП6-ВП9 1,9	ВР7-ВР10 ВР8-ВР11 5,0	ВП9-ВР12 5,0	ВР10-ВР13 ВР11-ВР13 ВР12-ВП13 12		12
